CD4026B

厂商名称TI德州仪器
元件分类计数器IC
中文描述具有解码7段显示输出和显示启用的CMOS十进制计数器/除法器
英文描述CD4026BE,5-stage Decade Counter/Divider,Decade,Up Counter,3→18 V,16-Pin PDIP
数据手册CD4026B数据手册Datasheet PDF
在线购买

CD4026B概述

CD4026BE是一款CMOS十进制计数器/除法器，具有7段解码显示输出和显示使能功能。CD4026B由一个5级约翰逊十进制计数器和一个输出解码器组成，后者将约翰逊代码转换为7段解码输出，用于驱动数字显示器中的一级。两种类型的共同输入为时钟、复位和时钟抑制，共同输出为运算输出和七段解码输出。计数器的其他输入和输出包括"显示使能"输入、"显示使能"输出和"C-段"解码输出。高电平RESET信号可将十进制计数器清零。如果时钟抑制（CLOCK INHIBIT）信号为低电平，则计数器在正时钟信号转换时前进一个计数。时钟抑制信号为高电平时，计数器通过时钟线前进的过程被抑制。如果时钟线保持高电平，则时钟抑制信号可用作负边沿时钟。约翰逊计数器具有反锁门控功能，可确保正确的计数顺序。

与7段显示类型轻松连接

低功耗显示器的理想选择

显示使能输出

100%20V静态电流测试

标准化的对称输出特性

施密特触发时钟输入

应用时钟与计时

时钟与计时

CD4026B中文参数

制造商:Texas Instruments

产品种类:计数器IC

安装风格:Through Hole

封装/箱体:PDIP-16

计数器类型:Decade

逻辑系列:CD4000

位数:7 bit

计数顺序:Up

工作电源电压:3 V to 18 V

最小工作温度:-55℃

最大工作温度:+125℃

系列:CD4026B

输出电流:+/-1.5 mA

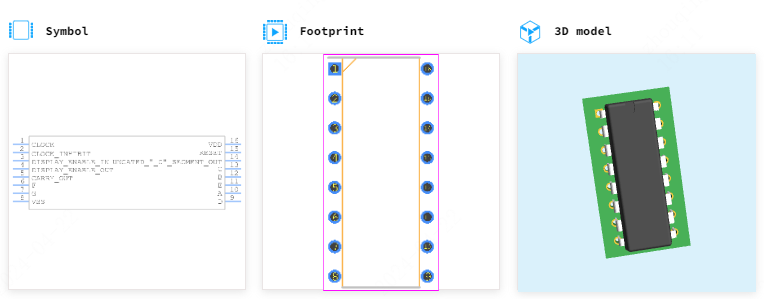

CD4026B引脚图
