LM239N
- 厂商名称TI德州仪器
- 元件分类模拟比较器
- 中文描述模拟比较器,差分,4放大器,300 ns,2V至36V,DIP,14引脚
- 英文描述LM239N,Quad Comparator CMOS,DL,ECL,MOS,TTL 1.3μs+2→+36 V 14-Pin DIP
- 数据手册LM239N数据手册Datasheet PDF
- 在线购买
LM239N概述
LM239N是一款低功耗、低失调电压四路比较器，其失调电压规格最大可低至2mV。该比较器专为在宽电压范围内使用单电源工作而设计。也可以使用分路电源，而且低电源电流消耗与电源电压大小无关。该比较器还具有一个独特的特性，即尽管它是在单电源电压下工作，但输入共模电压范围包括接地。LMx39-N系列设计用于直接连接TTL和CMOS。在正负电源供电的情况下，该器件可直接与MOS逻辑相连接--与标准比较器相比，LM339的低功耗优势明显。
宽电源电压范围
输入共模电压范围包括接地
差分输入电压范围等于电源电压
输出电压与TTL、DTL、ECL、MOS和CMOS逻辑系统兼容
降低VOS漂移过温
无需双电源
允许在接近GND时进行检测
与所有形式的逻辑兼容
耗电量小，适合电池操作
绿色产品，无锑/硼
宽电源电压范围
输入共模电压范围包括接地
差分输入电压范围等于电源电压
输出电压与TTL、DTL、ECL、MOS和CMOS逻辑系统兼容
降低VOS漂移过温
无需双电源
允许在接近GND时进行检测
与所有形式的逻辑兼容
耗电量小，适合电池操作
绿色产品，无锑/硼
LM239N中文参数
制造商:Texas Instruments
产品种类:模拟比较器
安装风格:Through Hole
封装/箱体:PDIP-14
通道数量:4 Channel
输出类型:CMOS,TTL
响应时间:300 ns
比较器类型:Differential
电源电压-最小:2 V
电源电压-最大:36 V
工作电源电流:2 mA
每个通道的输出电流:6 mA
Vos-输入偏置电压:2 mV
Ib-输入偏流:250 nA
最小工作温度:-25℃
最大工作温度:+85℃
系列:LM239
双重电源电压:+/-3 V,+/-5 V,+/-9 V,+/-12 V
特点:Standard comparator
输入类型:Differential
Ios-输入偏置电流:50 nA
最大双重电源电压:+/-15 V
最小双重电源电压:1 V
工作电源电压:2 V to 30 V
Pd-功率耗散:1.05 W
参考电压:Yes
关闭:No Shutdown
产品种类:模拟比较器
安装风格:Through Hole
封装/箱体:PDIP-14
通道数量:4 Channel
输出类型:CMOS,TTL
响应时间:300 ns
比较器类型:Differential
电源电压-最小:2 V
电源电压-最大:36 V
工作电源电流:2 mA
每个通道的输出电流:6 mA
Vos-输入偏置电压:2 mV
Ib-输入偏流:250 nA
最小工作温度:-25℃
最大工作温度:+85℃
系列:LM239
双重电源电压:+/-3 V,+/-5 V,+/-9 V,+/-12 V
特点:Standard comparator
输入类型:Differential
Ios-输入偏置电流:50 nA
最大双重电源电压:+/-15 V
最小双重电源电压:1 V
工作电源电压:2 V to 30 V
Pd-功率耗散:1.05 W
参考电压:Yes
关闭:No Shutdown

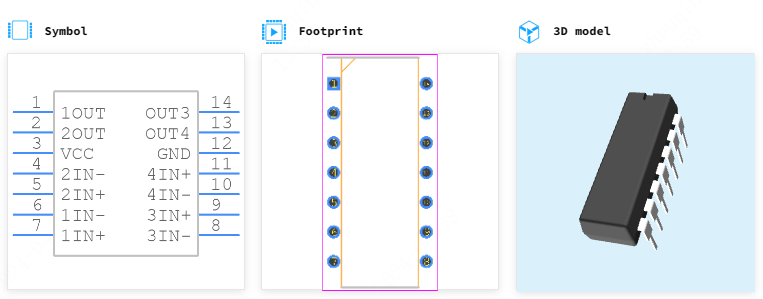

LM239N引脚图
