SN74LS00DR
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述4 通道、双输入、4.75V 至 5.25V 双极与非门
- 英文描述Quad 2-input positive-NAND gates
- 数据手册SN74LS00DR数据手册Datasheet PDF
- 在线购买
SN74LS00DR概述
SNx4xx00器件包含四个独立的2输入NAND栅极、
2输入NAND逻辑门。这些器件在正逻辑中执行布尔函数Y=A.B或Y=A+B。
SN74LS00的特性
包装选项包括
塑料小外型（D、NS、PS）
收缩小外型（DB）
陶瓷扁平(W)
陶瓷芯片载体(FK)
标准塑料(N)
陶瓷(J)
还提供采用小型外形(PS)封装的双通道2输入正NAND栅极
输入符合TTL标准；VIH=2 V和
VIL=0.8 V
输入可接受3.3 V或2.5 V逻辑输入
SN5400、SN54LS00和SN54S00经鉴定可在-55ºC至125ºC的全军用温度范围内工作
2输入NAND逻辑门。这些器件在正逻辑中执行布尔函数Y=A.B或Y=A+B。
SN74LS00的特性
包装选项包括
塑料小外型（D、NS、PS）
收缩小外型（DB）
陶瓷扁平(W)
陶瓷芯片载体(FK)
标准塑料(N)
陶瓷(J)
还提供采用小型外形(PS)封装的双通道2输入正NAND栅极
输入符合TTL标准；VIH=2 V和
VIL=0.8 V
输入可接受3.3 V或2.5 V逻辑输入
SN5400、SN54LS00和SN54S00经鉴定可在-55ºC至125ºC的全军用温度范围内工作
SN74LS00DR中文参数
制造商:Texas Instruments
产品种类:逻辑门
逻辑功能:NAND
栅极数量:4 Gate
逻辑系列:LS
输入线路数量:8 Input
封装/箱体:SOIC-14
输出线路数量:4 Output
低电平输出电流:8 mA
高电平输出电流:-400 uA
传播延迟时间:10 ns
电源电压-最小:4.75 V
电源电压-最大:5.25 V
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
功能:NAND
逻辑类型:2-Input NAND
工作电源电流:22 uA
工作电源电压:5 V
工作温度范围:0℃to+70℃
输出类型:TTL
产品种类:逻辑门
逻辑功能:NAND
栅极数量:4 Gate
逻辑系列:LS
输入线路数量:8 Input
封装/箱体:SOIC-14
输出线路数量:4 Output
低电平输出电流:8 mA
高电平输出电流:-400 uA
传播延迟时间:10 ns
电源电压-最小:4.75 V
电源电压-最大:5.25 V
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
功能:NAND
逻辑类型:2-Input NAND
工作电源电流:22 uA
工作电源电压:5 V
工作温度范围:0℃to+70℃
输出类型:TTL

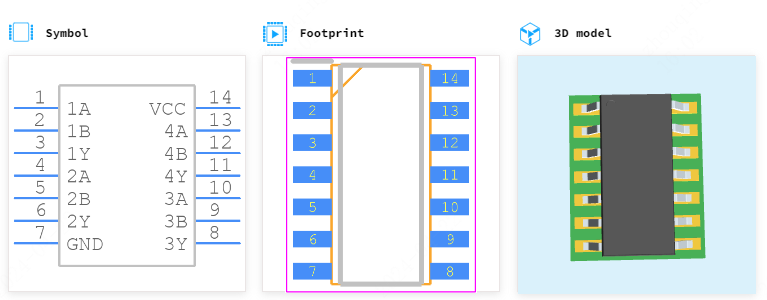

SN74LS00DR引脚图
