TLC2274QPWRQ1

厂商名称TI德州仪器
元件分类运算放大器
中文描述汽车类高级 LinCMOS™ 轨到轨四路运算放大器<br /> <div> <br /> </div>
英文描述Automotive advanced LinCMOS™rail-to-rail quad operational amplifier
数据手册TLC2274QPWRQ1数据手册Datasheet PDF
在线购买

TLC2274QPWRQ1概述

TLC227x-Q1为双通道和四通道LinCMOS™运算放大器。两款器件均在单电源或双电源应用中表现出优异的轨到轨输出性能，能够进一步扩大动态范围。TLC227x-Q1系列器件可为更高速率的应用提供2MHz的带宽和3V/µs的压摆率。这些器件能够提供出色的交流性能，其噪声、输入失调电压和功耗均低于现有CMOS运算放大器。TLC227x‑Q1的噪声电压为9nV/√Hz，是同类解决方案的二分之一。

TLC227x-Q1具有高输入阻抗和低噪声特性，是用于高阻抗源（如压电式传感器）小信号调节的理想选择。此外，该系列器件的单电源或双电源具有轨到轨输出特性，是与模数转换器(ADC)连接的理想选择。

对于精密应用，TLC227xA-Q1系列器件的最大输入失调电压为950µV。该器件系列的额定工作电压为5V或±5V。

这些器件可提供更大的输出动态范围，更低的噪声电压和输入失调电压。凭借这一系列增强特性，TLC227x-Q1能够用于更广泛的应用。对于需要更高输出驱动和更宽输入电压范围的应用，请参阅TLV2432-Q1和TLV2442-Q1。TLC227x-Q1系列器件的所有参数使这些器件能够适用于大多数汽车应用。

TLC2274QPWRQ1中文参数

制造商:Texas Instruments

产品种类:运算放大器-运放

通道数量:4 Channel

GBP-增益带宽产品:2.18 MHz

SR-转换速率:3.6 V/us

Vos-输入偏置电压:2.5 mV

Ib-输入偏流:60 pA

电源电压-最大:16 V

电源电压-最小:4.4 V

工作电源电流:1.1 mA

每个通道的输出电流:2.2 mA

CMRR-共模抑制比:75 dB

en-输入电压噪声密度:9 nV/sqrt Hz

封装/箱体:TSSOP-14

安装风格:SMD/SMT

关闭:No Shutdown

最小工作温度:-40℃

最大工作温度:+125℃

系列:TLC2274-Q1

资格:AEC-Q100

双重电源电压:+/-3 V,+/-5 V

特点:High Cload Drive

In—输入噪声电流密度:0.0006 pA/sqrt Hz

输入类型:Rail-to-Rail

最大双重电源电压:+/-8 V

最小双重电源电压:+/-2.2 V

工作电源电压:4.4 V to 16 V,+/-2.2 V to+/-8 V

输出类型:Rail-to-Rail

Pd-功率耗散:700 mW

产品:Operational Amplifiers

产品类型:Op Amps-Operational Amplifiers

电源类型:Single,Dual

技术:LinCMOS

Vcm-共模电压:Negative Rail to Positive Rail-1 V

电压增益dB:104.86 dB

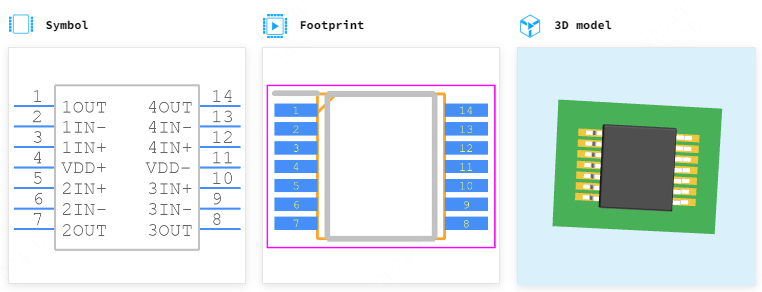

TLC2274QPWRQ1引脚图
