OPA237NA/3K

厂商名称TI德州仪器
元件分类运算放大器
中文描述运算放大器,1放大器,1.5 MHz,0.5 V/µs,2.7V至36V,±1.35V至±18V,SOT-23,5引脚
英文描述Single-Supply Operational Amplifiers MicroAmplifier™Series
数据手册OPA237NA/3K数据手册Datasheet PDF
在线购买

OPA237NA/3K概述

OPA237运算放大器系列是Texas Instruments MicroAmplifier™系列微型产品之一。除体积小外，这些器件还具有低失调电压、低静态电流、低偏置电流和宽电源范围等特点。单路、双路和四路版本具有相同的规格，可实现最大的设计灵活性。它们非常适合单电源、电池供电和空间受限的应用，如PCMCIA卡和其他便携式仪器。

OPA237系列运算放大器可以单电源或双电源工作。单电源工作时，输入共模范围扩展到接地以下，输出可在接地10mV范围内摆动。双路和四路设计具有完全独立的电路，可将串扰降至最低并避免相互影响。

单通道、双通道和四通道均采用节省空间的表面贴装封装。单通道版本采用超微型5引线SOT23-5和SO-8表面贴装封装。双通道版本采用微型MSOP-8和SO-8表面贴装。四通道版本已经过时。MSOP-8的引线数与SO-8相同，但尺寸只有SO-8的一半。SOT23-5尺寸更小，只有SO-8的四分之一。所有器件的指定工作温度为-40°C至+85°C。宏模型可用于设计分析。

OPA237NA/3K中文参数

制造商:Texas Instruments

产品种类:运算放大器-运放

通道数量:1 Channel

GBP-增益带宽产品:1.5 MHz

SR-转换速率:500 mV/us

Vos-输入偏置电压:750 uV

Ib-输入偏流:40 nA

电源电压-最大:36 V

电源电压-最小:2.7 V

工作电源电流:200 uA

每个通道的输出电流:4 mA

CMRR-共模抑制比:86 dB

en-输入电压噪声密度:28 nV/sqrt Hz

封装/箱体:SOT-23-5

安装风格:SMD/SMT

关闭:No Shutdown

最小工作温度:-40℃

最大工作温度:+70℃

系列:OPA237

双重电源电压:+/-15 V

高度:1.15 mm

In—输入噪声电流密度:0.06 pA/sqrt Hz

输入类型:Rail-to-Rail

最大双重电源电压:+/-18 V

最小双重电源电压:+/-1.35 V

湿度敏感性:Yes

工作电源电压:2.7 V to 36 V,+/-1.35 V to+/-18 V

产品类型:Op Amps-Operational Amplifiers

PSRR-电源抑制比:100 dB

电源类型:Single,Dual

技术:Bipolar

Vcm-共模电压:Negative Rail-0.2 V to Positive Rail-1.5 V

电压增益dB:88 dB

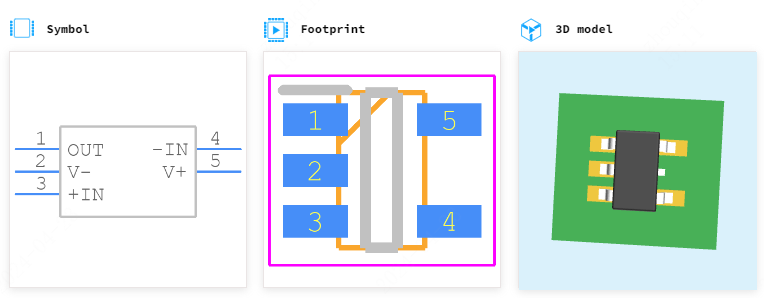

OPA237NA/3K引脚图
