FNB33060T

厂商名称：Onsemi

元件分类：智能功率模块IPM

中文描述：

智能功率模块,2.5KV,SPM27-RA

英文描述：

Intelligent Power Module(IPM),IGBT,600 V,30 A,2.5 kV,SPM27-RA,SPM3

数据手册：

在线购买：立即购买

FNB33060T概述

FNB33060T是一款Motion SPM®3模块，为交流直感、BLDC和PMSM电机提供全功能、高性能的逆变器输出级。此类模块集成了内置IGBT的优化门极驱动，可最大程度减少EMI和损耗，同时还提供多个模块上保护功能，包括欠压锁定、过电流关断、驱动集成电路的高温监控和故障报告。内置的高速HVIC仅需一个电源电压，会将传入的逻辑电平门极输入转换为正确驱动模块内部IGBT所需的高电压、高电流驱动信号。对于每个相位提供单独的负IGBT端子，可支持最广泛的控制算法。

特性

600 V-30 A三相IGBT逆变器，带积分栅极驱动器和保护功能

低功耗、额定短路IGBT

使用Al2O3陶瓷基质实现极低热阻

内置自举二极管和专用Vs引脚简化PCB布局

低侧IGBT的独立发射极开路引脚用于三相电流检测

单相接地电源

LVIC内置温度感测功能，用于监控温度

已针对5 kHz开关频率进行优化

绝缘等级：2500 Vrms/分

FNB33060T中文参数

制造商:onsemi

产品种类:智能功率模块IPM

产品:Brushless DC Motor Controllers

类型:3 Phase

工作电源电压:300 V

输出电流:30 A

工作电源电流:10 mA

最小工作温度:-40 C

最大工作温度:+150 C

安装风格:Through Hole

封装/箱体:SPM27-RA

封装:Tube

商标:onsemi/Fairchild

负载电压额定值:300 V

输出端数量:3 Output

工作频率:20 kHz

Pd-功率耗散:89 W

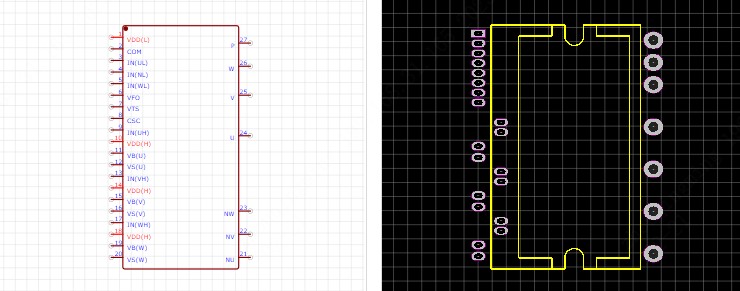

FNB33060T引脚图
