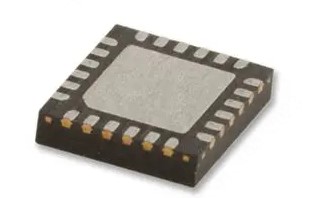

LT8642S
- 厂商名称ADI
- 元件分类开关稳压器
- 中文描述DC-DC开关同步降压稳压器，可调，2.8至18 V输入，0.597V/10A输出，LQFN-EP-24
- 英文描述Switching Voltage Regulators 18V，10A Synchronous Step-Down Silent Switcher 2 with 2.5uA Quiescent Current/02
- 数据手册LT8642S数据手册Datasheet PDF
- 在线购买
LT8642S概述
LT8642S同步降压稳压器采用第二代Silent Switcher架构，较大限度地降低了EMI发射，同时在高开关频率下实现了高效率。这包括集成旁路电容器以优化所有内部快速电流环路，并通过消除布局敏感性轻松实现宣称的EMI性能。这一性能使得LT8642S非常适用于对噪声敏感的应用和环境。
即使在高开关频率下，快速、清洁、低过冲开关边缘也能实现高效操作，从而实现小巧的解决方案总体尺寸。具有25ns最短接通时间的峰值电流模式控制即使在高开关频率下也能实现高的降压比。通过VC引脚进行外部补偿，可在高开关频率下实现快速瞬态响应。VC引脚还支持分流，使用CLKOUT引脚可将其他稳压器与LT8642S同步。
Burst Mode操作可实现低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，扩频操作可进一步降低EMI发射。可以通过SS引脚访问软启动和跟踪功能，并可以使用EN/UV引脚设置精确的输入电压UVLO阈值。
应用
服务器电源应用
通用降压
即使在高开关频率下，快速、清洁、低过冲开关边缘也能实现高效操作，从而实现小巧的解决方案总体尺寸。具有25ns最短接通时间的峰值电流模式控制即使在高开关频率下也能实现高的降压比。通过VC引脚进行外部补偿，可在高开关频率下实现快速瞬态响应。VC引脚还支持分流，使用CLKOUT引脚可将其他稳压器与LT8642S同步。
Burst Mode操作可实现低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，扩频操作可进一步降低EMI发射。可以通过SS引脚访问软启动和跟踪功能，并可以使用EN/UV引脚设置精确的输入电压UVLO阈值。
应用
服务器电源应用
通用降压
LT8642S中文参数
制造商:Analog Devices Inc.
产品种类:开关稳压器
安装风格:SMD/SMT
封装/箱体:LQFN-24
拓扑结构:Buck
输出电压:Adjustable
输出电流:10 A
输出端数量:1 Output
输入电压（最小值）:3.4 V
输入电压（最大值）:18 V
静态电流:155 uA
开关频率:200 kHz to 3 MHz
最小工作温度:-40 C
最大工作温度:+85 C
系列:LT8642S
输入电压:3.4 V to 18 V
湿度敏感性:Yes
子类别:PMIC-Power Management ICs
电源电压-最小:3.4 V
产品种类:开关稳压器
安装风格:SMD/SMT
封装/箱体:LQFN-24
拓扑结构:Buck
输出电压:Adjustable
输出电流:10 A
输出端数量:1 Output
输入电压（最小值）:3.4 V
输入电压（最大值）:18 V
静态电流:155 uA
开关频率:200 kHz to 3 MHz
最小工作温度:-40 C
最大工作温度:+85 C
系列:LT8642S
输入电压:3.4 V to 18 V
湿度敏感性:Yes
子类别:PMIC-Power Management ICs
电源电压-最小:3.4 V

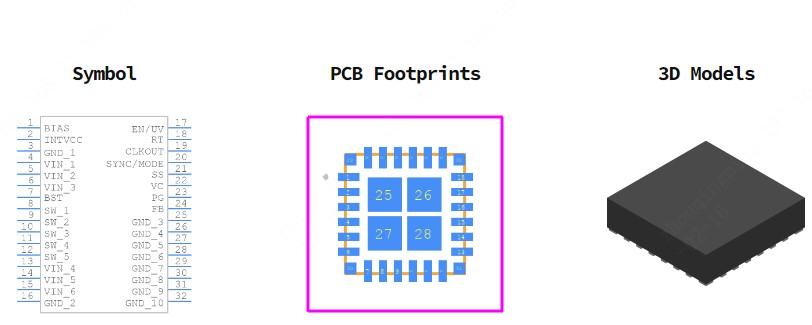

LT8642S引脚图
