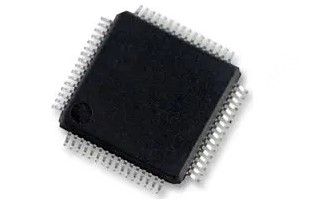

L9369-TR

厂商名称：ST意法半导体

元件分类：门驱动器

中文描述：

用于电子驻车制动的电子双路H桥预驱动器

英文描述：

Automotive IC for a specific application of electric parking braking

数据手册：

在线购买：立即购买

L9369-TR概述

L9369-TR是一款用于电动停车制动具体应用的汽车集成电路。它针对电动停车制动的具体应用，适用于电缆拉杆或电机齿轮单元（MGU）中的系统配置。其核心是两个H桥驱动级，用于驱动8个外部FET，用于后轮制动执行器。这些级是完全驱动的，可通过SPI进行配置，也可采用PWM控制模式，并有过流保护，可监测漏源和门源电压。同步的电机电压和电流采集是通过全差分放大器进行的，该放大器具有可编程的精确增益和低偏移，以及10个ADCΣ-Δ调制器。这套接口由4个GPIO引脚和一个按钮接口完成，允许在正常和睡眠模式下管理来自电子停车制动（EPB）按钮控制台的特定客户要求。

符合AEC-Q100标准

符合ISO26262的功能安全概念，双带隙参考

4个高压侧和低压侧栅极预驱动器，用于8个外部电源NFETsy，4个GPIO级

可编程阈值的过流保护

用于VDS监测、睡眠模式下的系统唤醒的可编程和NFET独立阈值

10个集成全差分放大器，具有低偏移、非常精确的增益和自检功能

32位，10MHz SPI，带CRC，用于内部设置、自检和诊断

完全驱动外部电源NFET，低至5.5V电池输入电压，看门狗

对主电源进行监控，对内部稳压器进行连续BIST

LQFP64封装，功能温度范围为-40至175°C

L9369-TR中文参数

制造商:STMicroelectronics

产品种类:门驱动器

产品:Driver ICs-Various

类型:High-Side,Low-Side

安装风格:SMD/SMT

封装/箱体:LQFP-64

激励器数量:2 Driver

输出端数量:2 Output

电源电压-最小:3.4 V

电源电压-最大:40 V

最小工作温度:-40 C

最大工作温度:+175 C

系列:L9369
