STM8AL3L68TCY

厂商名称：ST意法半导体

元件分类：8位微控制器

中文描述：

汽车用8位超低功耗MCU，具有32 KB Flash、LIN、RTC、LCD、数据EEPROM、定时器、USART、I2C、SPI、ADC、DAC和COMP

英文描述：

Automotive 8-bit ultra-low-power MCU with 32 Kbytes Flash，LIN，RTC，LCD，data EEPROM，timers，USARTs，I2C，SPIs，ADC，DAC，COMPs

数据手册：

在线购买：立即购买

STM8AL3L68TCY概述

STM8AL316器件是STM8AL汽车超低功耗8位系列的成员。中密度STM8AL3xxx系列工作电压为1.8 V至3.6 V（掉电时降至1.65 V），温度范围为-40至+85℃和-40至+125℃。

中密度STM8AL3xxx超低功耗系列采用增强型STM8 CPU内核，提供更高的处理能力（在16 MHz时高达16 MIPS），同时保持了CISC架构的优势，具有改进的代码密度、24位线性寻址空间和优化的低功耗操作架构。

该系列包括一个带有硬件接口（SWIM）的集成调试模块，允许非侵入式应用内调试和超快速闪存编程。

所有中等密度的STM8AL3xxx微控制器都具有嵌入式数据EEPROM和低功率低压单电源编程Flash存储器。

它们集成了广泛的增强型I/O和外设。

外设集的模块化设计使相同的外设可以在不同的ST微控制器系列（包括32位系列）中找到。这使得向不同系列的过渡变得非常容易，而且由于使用了一套通用的开发工具而更加简化。

我们提出了两种不同的封装，包括32和48个引脚。根据所选择的器件，包括不同的外设集。

所有STM8AL3xxx超低功耗产品都基于相同的架构，具有相同的存储器映射和一致的引脚排列。

STM8AL3L68TCY中文参数

制造商:STMicroelectronics

产品种类:8位微控制器-MCU

系列:STM8AL3L68

安装风格:SMD/SMT

核心:STM8

程序存储器大小:32 kB

数据总线宽度:8 bit

ADC分辨率:12 bit

最大时钟频率:16 MHz

输入/输出端数量:41 I/O

数据RAM大小:2 kB

电源电压-最小:1.8 V

电源电压-最大:3.6 V

最小工作温度:-40 C

最大工作温度:+125 C

资格:AEC-Q100

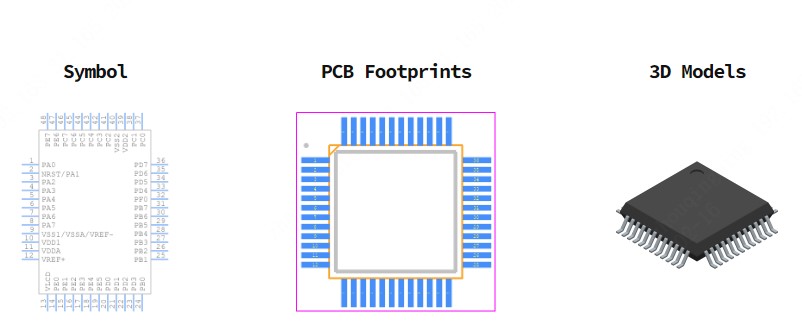

STM8AL3L68TCY引脚图
