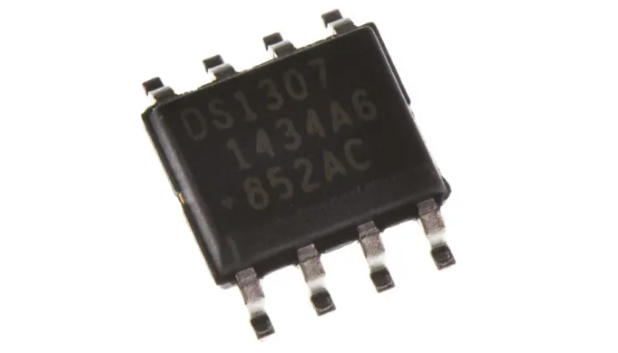

DS1307Z+T&R
- 厂商名称Maxim
- 元件分类实时时钟芯片
- 中文描述实时时钟(RTC)，8引脚，表面贴装安装，I2C总线，SOIC封装，备用电池、日历、NV RAM功能
- 英文描述Real Time Clock，Battery Backup，Calendar，Clock，56B RAM，I2C，8-Pin SOIC
- 数据手册DS1307Z+T&R数据手册Datasheet PDF
- 在线购买
DS1307Z+T&R概述
Maxim Integrated Products的DS1307Z+T&R是一款64 x 8串行I2C实时时钟，采用8引脚SOIC封装。串行实时时钟(RTC)是一个低功耗、全二进制编码的十进制(BCD)时钟/日历加上56字节的NV SRAM。地址和数据通过I2C双向总线串行传输。时钟/日历提供秒、分、小时、日、日期、月和年信息。对于少于31天的月份，月末日期会自动调整，包括闰年的更正。时钟以24小时或12小时格式运行，带有AM/PM指示器。DS1307具有内置电源检测电路，可检测电源故障并自动切换到备用电源。当部件由备用电源供电时，计时操作继续进行。
RTC计算秒、分、小时、日期、月份、星期几、带闰年的年份
补偿有效期至2100
56字节，电池供电，通用RAM，无限写入
可编程方波输出信号
与大多数微控制器的简单串行端口接口I2C串行接口
低功耗运行可延长备用电池运行时间
在振荡器运行的电池备份模式下消耗小于500nA
自动电源故障检测和开关电路
工作温度范围为0°C至+70°C
美国保险商实验室®(UL)认可
应用
时钟与计时
RTC计算秒、分、小时、日期、月份、星期几、带闰年的年份
补偿有效期至2100
56字节，电池供电，通用RAM，无限写入
可编程方波输出信号
与大多数微控制器的简单串行端口接口I2C串行接口
低功耗运行可延长备用电池运行时间
在振荡器运行的电池备份模式下消耗小于500nA
自动电源故障检测和开关电路
工作温度范围为0°C至+70°C
美国保险商实验室®(UL)认可
应用
时钟与计时
DS1307Z+T&R中文参数
| 功能 | 备用电池、日历、NV RAM | 尺寸 | 5 x 4 x 1.5mm |
| 日期格式 | YY：MM：DD | 长度 | 5mm |
| 时间格式 | HH:MM:SS | 宽度 | 4mm |
| 用户RAM | 56B | 高度 | 1.5mm |
| 总线类型 | 串行 I2C | 最大工作电源电压 | 5.5 V |
| 安装类型 | 表面贴装 | 最高工作温度 | +70 °C |
| 封装类型 | SOIC | 最低工作温度 | 0 °C |
| 引脚数目 | 8 | 最小工作电源电压 | 4.5 V |

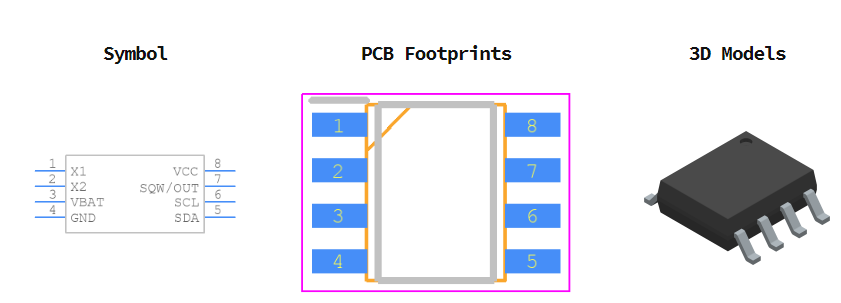

DS1307Z+T&R引脚图
