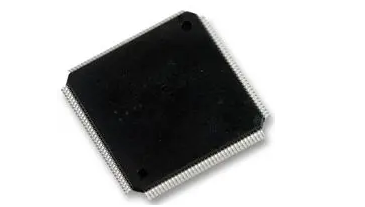

STM32F103ZGT6
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述微控制器，STM32F系列，144引脚，LFBGA封装，CAN通道数1，ARM Cortex M3，1 MB内存
- 英文描述32 bit ARM Cortex M3 Microcontroller 72MHz 1 MB Flash，96 kB RAM，USB CAN I2C 144-Pin LQFP
- 数据手册STM32F103ZGT6数据手册Datasheet PDF
- 在线购买
STM32F103ZGT6概述
STM32F103ZGT6是一款32位XL密度性能线微控制器单元，提供三个12位ADC、十个通用16位定时器和两个PWM定时器，以及多达两个I?C、三个SPI和两个I 2S，一个SDIO，五个USART，一个USB和一个CAN。它集成了以72MHz频率运行的高性能ARM®Cortex®-M3 32位RISC内核、高速嵌入式存储器（高达1MB的闪存和高达96kB的SRAM）以及广泛的增强型I/O和外设连接到两个APB总线。
POR、PDR和可编程电压检测器
低功耗-睡眠、停止和待机模式
RTC和备份寄存器的VBAT电源
12通道DMA控制器
调试模式-串行线调试(SWD)和JTAG接口
Cortex®-M3嵌入式跟踪宏单元?
2个看门狗定时器
SysTick计时器-24位递减计数器
CRC计算单元，96位唯一ID
应用
电机驱动与控制，便携式器材，医用，消费电子产品，计算机和计算机周边，通信与网络，工业，安全，成像，视频和目视
POR、PDR和可编程电压检测器
低功耗-睡眠、停止和待机模式
RTC和备份寄存器的VBAT电源
12通道DMA控制器
调试模式-串行线调试(SWD)和JTAG接口
Cortex®-M3嵌入式跟踪宏单元?
2个看门狗定时器
SysTick计时器-24位递减计数器
CRC计算单元，96位唯一ID
应用
电机驱动与控制，便携式器材，医用，消费电子产品，计算机和计算机周边，通信与网络，工业，安全，成像，视频和目视
STM32F103ZGT6中文参数
| 系列名称 | STM32F | 宽度 | 10.15mm |
| 封装类型 | LFBGA | USART 通道数量 | 3 |
| 安装类型 | 表面贴装 | 计时器 | 14 x 16 位 |
| 引脚数目 | 144 | 尺寸 | 10.15 x 10.15 x 1.07mm |
| 装置核芯 | ARM Cortex M3 | 脉冲宽度调制 | 2（2 x 16 位），2（4 x 16 位），4（1 x 16 位），4（4 x 16 位） |
| 数据总线宽度 | 32Bit | 程序存储器类型 | 闪存 |
| 程序存储器大小 | 1 MB | 长度 | 10.15mm |
| 最大频率 | 72MHz | 最高工作温度 | +85 °C |
| 内存大小 | 96 kB | 模数转换器单元数目 | 3 |
| USB通道 | 1 | CAN通道数目 | 1 |
| PWM单元数目 | 12 | 指令集结构 | RISC |
| 模数转换器通道 | 21 | PWM分辨率 | 16Bit |
| SPI通道数目 | 3 | 最低工作温度 | -40 °C |
| 典型工作电源电压 | 2 → 3.6 V | 模数转换器分辨率 | 12Bit |
| 计时器分辨率 | 16Bit | I2C通道数目 | 2 |
| 高度 | 1.07mm | 计时器数目 | 14 |
| PWM通道 | 1, 2, 4 | UART通道数目 | 2 |
| 模数转换器 | 3（21 x 12 位） |
STM32F103ZGT6引脚图
