TIP121
- 厂商名称ST意法半导体
- 元件分类达林顿管
- 中文描述单晶体管，双极，达林顿，NPN，80V，5A，65W，TO-220，通孔
- 英文描述Trans Darlington NPN 80V 5A 2000mW 3-Pin(3+Tab)TO-220AB Tube
- 数据手册TIP121数据手册Datasheet PDF
- 在线购买
TIP121概述
TIP121是具有低集电极-发射极饱和电压的互补NPN功率达林顿晶体管。它采用平面技术制造，具有基岛布局。由此产生的晶体管显示出卓越的高增益性能和极低的饱和电压。设计用于线性和开关工业应用。
0.12A基极电流
1.92°C/W结壳热阻
62.5°C/W结到环境热阻
应用
音频，工业
0.12A基极电流
1.92°C/W结壳热阻
62.5°C/W结到环境热阻
应用
音频，工业
TIP121中文参数
| 晶体管类型 | NPN | 最大集电极-基极电压 | 80 V |
| 最大连续集电极电流 | 5A | 最大集电极-发射极饱和电压 | 4 V |
| 最大集电极-发射极电压 | 80 V | 最大集电极-基极截止电流 | 0.2mA |
| 最大发射极-基极电压 | 5 V | 尺寸 | 10.4 x 4.6 x 9.15mm |
| 封装类型 | TO-220 | 宽度 | 4.6mm |
| 安装类型 | 通孔 | 高度 | 9.15mm |
| 引脚数目 | 3 | 长度 | 10.4mm |
| 晶体管配置 | 单 | 最高工作温度 | +150 °C |
| 每片芯片元件数目 | 1 | 最低工作温度 | -65 °C |
| 最小直流电流增益 | 1000 |

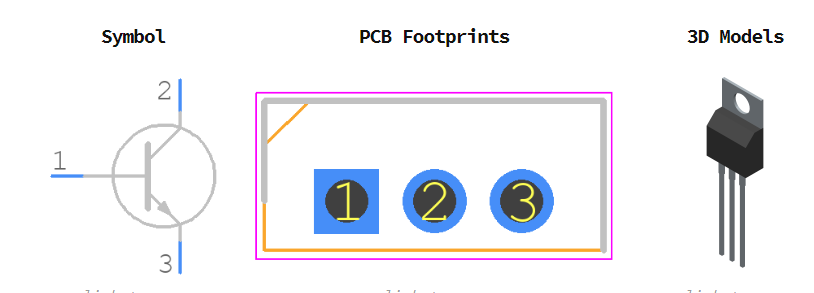

TIP121引脚图
