ADUM1400ARWZ-RL
- 厂商名称ADI
- 元件分类隔离器芯片
- 中文描述四通道数字隔离器（4/0通道方向性）<span>16-Pin SOIC </span>
- 英文描述Digital Isolator CMOS 4-CH 1Mbps 16-Pin SOIC W T/R
- 数据手册ADUM1400ARWZ-RL数据手册Datasheet PDF
- 在线购买
ADUM1400ARWZ-RL概述
ADuM1400是采用4/0通道方向性的四通道数字隔离器，采用ADI公司iCoupler®技术。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。
iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。
这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。
ADuM140x系列隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考数据手册“订购指南”部分）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。此外，ADuM140x具有低脉冲宽度失真（CRW级小于2 ns）和严格的通道间匹配（CRW级小于2 ns）特性。与其它光耦合器不同，ADuM140x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及缺少一个电源条件下的直流正确性。
应用
通用多通道隔离
SPI接口/数据转换器隔离
RS-232/RS-422/RS-485收发器
工业现场总线隔离
汽车系统
iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。
这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。
ADuM140x系列隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考数据手册“订购指南”部分）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。此外，ADuM140x具有低脉冲宽度失真（CRW级小于2 ns）和严格的通道间匹配（CRW级小于2 ns）特性。与其它光耦合器不同，ADuM140x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及缺少一个电源条件下的直流正确性。
应用
通用多通道隔离
SPI接口/数据转换器隔离
RS-232/RS-422/RS-485收发器
工业现场总线隔离
汽车系统
ADUM1400ARWZ-RL中文参数
| 制造商: | Analog Devices Inc. | 电源电压-最大: | 5.5 V |
| 产品种类: | 数字隔离器 | 电源电压-最小: | 2.7 V |
| 系列: | ADUM1400 | 工作电源电流: | 70 mA |
| 安装风格: | SMD/SMT | 传播延迟时间: | 100 ns |
| 封装 / 箱体: | SOIC-16 | 最小工作温度: | - 40 C |
| 通道数量: | 4 Channel | 最大工作温度: | + 105 C |
| 极性: | Bidirectional | 最大下降时间: | 3 ns (Typ) |
| 数据速率: | 90 Mb/s | 最大上升时间: | 3 ns (Typ) |
| 绝缘电压: | 2500 Vrms | 工作电源电压: | 5 V |
| 隔离类型: | Magnetic Coupling | 脉冲宽度: | 1000 ns |

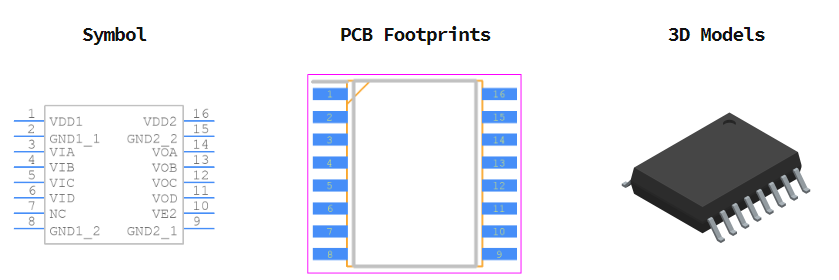

ADUM1400ARWZ-RL引脚图
