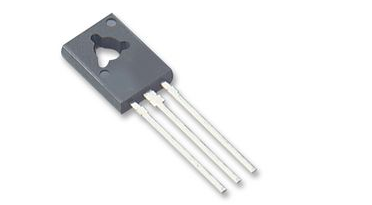

BD135
- 厂商名称ST意法半导体
- 元件分类晶体管
- 中文描述晶体管，NPN，SOT-32封装，通孔安装，最大直流集电极电流3 A，最大集电极-发射电压45 V
- 英文描述Trans GP BJT NPN 45V 1.5A 1250mW 3-Pin(3+Tab)SOT-32 Tube
- 数据手册BD135数据手册Datasheet PDF
- 在线购买
BD135概述
BD135是采用外延平面技术构建的NPN低压晶体管。专为使用互补或准互补电路的音频放大器和驱动器而设计。
BD136的补充
0.5A基极电流
10°C/W结壳热阻
100°C/W结到环境热阻
应用
音频
BD136的补充
0.5A基极电流
10°C/W结壳热阻
100°C/W结到环境热阻
应用
音频
BD135中文参数
| 晶体管类型 | NPN | 晶体管配置 | 单 |
| 最大直流集电极电流 | 0.125 | 最大集电极-基极电压 | 45 V |
| 最大集电极-发射极电压 | 45 V | 最大发射极-基极电压 | 5 V |
| 封装类型 | SOT-32 | 引脚数目 | 3 |
| 安装类型 | 通孔 | 每片芯片元件数目 | 1 |
| 最大功率耗散 | 1.25 W | 尺寸 | 10.8 x 7.8 x 2.7mm |

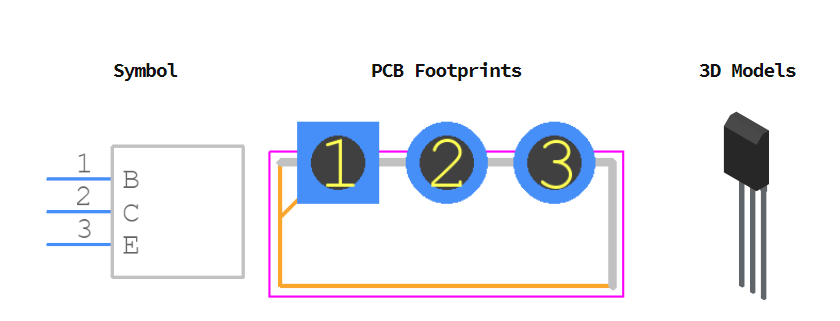

BD135引脚图
