TCA9548APWR
- 厂商名称TI德州仪器
- 元件分类开关芯片
- 中文描述<span>专用接口，I2C，SMBus，服务器和路由器，1.65 V，5.5 V，TSSOP，24引脚</span>
- 英文描述I2C SWITCH W/RESET，8-CH，TSSOP-24
- 数据手册TCA9548APWR数据手册Datasheet PDF
- 在线购买
TCA9548APWR概述
TCA9548APWR是一款八通道双向转换开关，可通过I?C总线进行控制。SCL/SDA上游对扇出到八个下游对或通道。可以选择任何单独的SCn/SDn通道或通道组合，具体取决于可编程控制寄存器的内容。在超时或其他不当操作的情况下，系统主机可以通过将RESET输入置为低电平来复位TCA9548A。同样，上电复位取消选择所有通道并初始化I?C/SMBus状态机。置位RESET会导致相同的复位和初始化发生，而无需关闭部件。开关的传输门的构造使得VCC引脚可用于限制TCA9548A通过的最大高压。
低电平有效复位输入
在取消选择所有开关通道的情况下启动
低Ron开关
上电无故障
支持热插拔
低待机电流消耗
5V容限输入
0至400kHz时钟频率
根据JESD 78，II类，闩锁性能超过100mA
绿色产品，不含Sb/Br
应用
通信与网络
低电平有效复位输入
在取消选择所有开关通道的情况下启动
低Ron开关
上电无故障
支持热插拔
低待机电流消耗
5V容限输入
0至400kHz时钟频率
根据JESD 78，II类，闩锁性能超过100mA
绿色产品，不含Sb/Br
应用
通信与网络
TCA9548APWR中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 40 C |
| 产品种类: | 开关 IC - 各种 | 最大工作温度: | + 85 C |
| 产品: | Bidirectional Translating Switches | 安装风格: | SMD/SMT |
| 开关数量: | 8 Switch | 封装 / 箱体: | TSSOP-24 |
| 配置: | - | 电源电流—最大值: | 80 uA |
| 导通电阻—最大值: | 70 Ohms | 电源电压-最大: | 5.5 V |
| 工作电源电压: | 1.65 V to 5.5 V | 电源电压-最小: | 1.65 V |

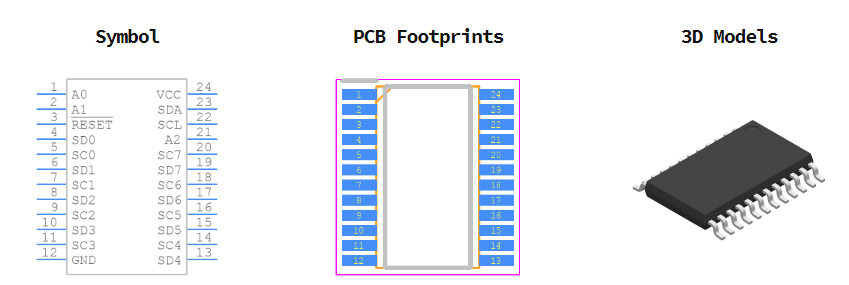

TCA9548APWR引脚图
