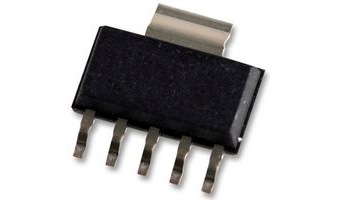

TPS73733DCQ
- 厂商名称TI德州仪器
- 元件分类线性稳压器
- 中文描述固定LDO稳压器，2.2V至5.5V，130mV压差，3.3V输出，1A输出，SOT-223-6
- 英文描述LDO Voltage Regulator，1A，3.3 V±3%，2.2→5.5 Vin，6-Pin SOT-223
- 数据手册TPS73733DCQ数据手册Datasheet PDF
- 在线购买
TPS73733DCQ概述
TPS73733DCQ是一款具有反向电流保护功能的单输出低压差线性稳压器。该稳压器在电压跟随器配置中使用了一种新的拓扑结构，即NMOS传输元件。这种拓扑使用具有低ESR的输出电容器时是稳定的，允许各种负载配置。负载瞬态响应非常出色，即使使用小型1μF陶瓷输出电容器也是如此。NMOS拓扑还允许非常低的压差。TPS73733系列使用先进的BiCMOS工艺来实现高精度，同时提供极低的压差和低接地引脚电流。未启用时的电流消耗小于20nA，非常适合便携式应用。该器件受热关断和折返电流限制保护。
没有输出电容器或任何值或类型的电容器时稳定
超低压差电压（1A时典型值为130mV）
即使只有1μF的输出电容器，也具有出色的负载瞬态响应
NMOS拓扑提供低反向漏电流
1%初始精度
3%线路、负载和温度的总体精度
<20nA关断模式下的典型IQ
用于故障保护的热关断和电流限制
绿色产品，不含Sb/Br
应用
信号处理，便携式器材，电源管理
没有输出电容器或任何值或类型的电容器时稳定
超低压差电压（1A时典型值为130mV）
即使只有1μF的输出电容器，也具有出色的负载瞬态响应
NMOS拓扑提供低反向漏电流
1%初始精度
3%线路、负载和温度的总体精度
<20nA关断模式下的典型IQ
用于故障保护的热关断和电流限制
绿色产品，不含Sb/Br
应用
信号处理，便携式器材，电源管理
TPS73733DCQ中文参数
| 最大输出电流 | 1A | 参考电压 | 1.216V |
| 调节器类型 | 低跌落电压 | 输出类型 | 固定 |
| 输出数目 | 1 | 尺寸 | 6.55 x 3.55 x 1.65mm |
| 线路调节 | 0.01 %/V | 高度 | 1.65mm |
| 负荷调节 | 0.002 %/mA | 最低工作温度 | -40 °C |
| 精确度 | ±3% | 最高工作温度 | +125 °C |
| 极性 | 正极 | 长度 | 6.55mm |
| 安装类型 | 表面贴装 | 最大输入电压 | 5.5 V |
| 封装类型 | SOT-223 | 宽度 | 3.55mm |
| 静态电流 | 20nA | 最小输入电压 | 2.2 V |
| 引脚数目 | 5+Tab |

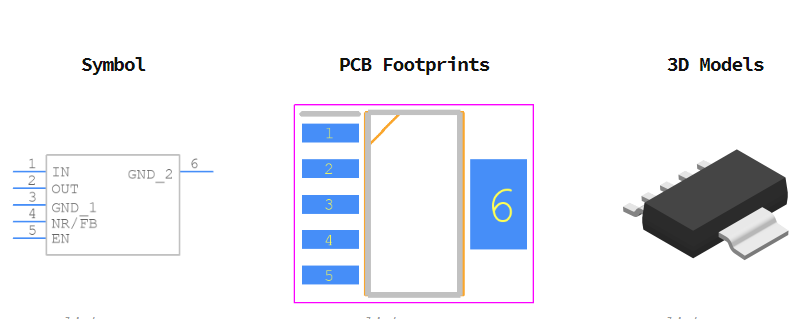

TPS73733DCQ引脚图
