STM32F105R8T6
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述意法半导体 微控制器, STM32F系列, 64引脚, LQFP封装, CAN通道数0, ARM Cortex M3, 64 kB内存
- 英文描述32 bit ARM Cortex M3 Microcontroller 72MHz 64 kB Flash, 64 kB RAM, USB CAN I2C 64-Pin LQFP
- 数据手册STM32F105R8T6数据手册Datasheet PDF
- 在线购买
STM32F105R8T6概述
STM32F105R8T6基于ARM的32位MCU，具有USB OTG FS设备模式。它适用于广泛的应用，例如电机驱动和应用控制、医疗和手持设备、工业应用、PLC、逆变器、打印机和扫描仪、报警系统、视频对讲、暖通空调和家庭音频设备。
时钟、复位和电源管理（内部（8MHz工厂微调RC，40kHz RC带校准））
睡眠、停止和待机模式
2个12位、1?s ADC（最多16个通道）和2个12位D/A转换器
12通道DMA控制器
支持的外设：定时器、ADC、DAC、I2S、SPI、I2C和USART
时钟、复位和电源管理（内部（8MHz工厂微调RC，40kHz RC带校准））
睡眠、停止和待机模式
2个12位、1?s ADC（最多16个通道）和2个12位D/A转换器
12通道DMA控制器
支持的外设：定时器、ADC、DAC、I2S、SPI、I2C和USART
STM32F105R8T6中文参数
| 系列名称 | STM32F | 程序存储器类型 | 闪存 |
| 封装类型 | LQFP | 计时器 | 3 x 16 位 |
| 安装类型 | 表面贴装 | 高度 | 1.45mm |
| 引脚数目 | 64 | 计时器分辨率 | 16Bit |
| 装置核芯 | ARM Cortex M3 | PWM分辨率 | 16Bit |
| 数据总线宽度 | 32Bit | 最低工作温度 | -40 °C |
| 程序存储器大小 | 64 kB | 模数转换器分辨率 | 12Bit |
| 最大频率 | 36MHz | 计时器数目 | 3 |
| 内存大小 | 10 kB | 长度 | 10mm |
| PWM单元数目 | 3 | 模数转换器单元数目 | 1 |
| 模数转换器通道 | 16 | PWM通道 | 4 |
| SPI通道数目 | 2 | 宽度 | 10mm |
| 典型工作电源电压 | 2.5, 3.3 V | 指令集结构 | RISC |
| USART 通道数量 | 3 | 脉冲宽度调制 | 3（4 x 16 位） |
| 尺寸 | 10 x 10 x 1.45mm | 最高工作温度 | +85 °C |
| I2C通道数目 | 2 | 模数转换器 | 16 x 12 位 |

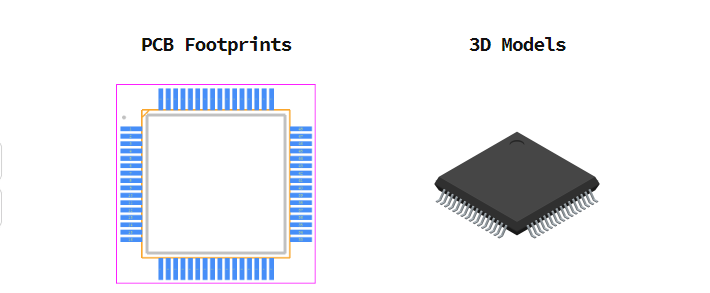

STM32F105R8T6引脚图
