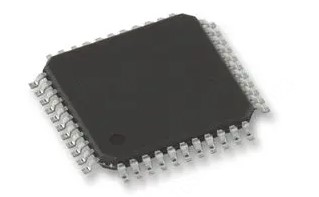

AT89C51ED2-RLTUM
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述8位MCU微控制单元，8051 Family AT89C51 Series Microcontrollers，60 MHz，64 KB，44引脚，VQFP
- 英文描述8 bit 8051 Microcontroller 40MHz 64kb Flash，256，1792B RAM，SPI 44-Pin VQFP
- 数据手册AT89C51ED2-RLTUM数据手册Datasheet PDF
- 在线购买
AT89C51ED2-RLTUM概述
AT89C51ED2-RLTUM是一款8位高性能CMOS闪存版本80C51 CMOS微控制器，64kB闪存用于代码和数据，2048 byte EEPROM用于非易失性数据存储。可以使用ISP功能或软件，并行或串行模式来编程闪存。编程电压从标准VCC引脚内部产生。该器件保留了80C52的所有特性，并增加了一个可编程计数器阵列，1792 byte XRAM，硬件看门狗定时器，SPI接口，键盘，通用串行通道用于多处理器通信(EUART)，速度优化机制(X2模式)。
80C52兼容，8051指令兼容
集成电源监测器(POR/PFD)以监测内部电源
ISP(系统内编程)使用标准VCC电源
2048-byte引导ROM包含低级闪存编程例程，以及默认串行加载程序
高速架构
64KB片上闪存程序/数据存储器
片上1792 byte扩展RAM(XRAM)
片上2048 byte EEPROM块，用于数据存储(仅限AT89C51ED2)
100K写入周期
双数据指针
可变长度MOVX，用于慢速RAM/外设
改进X2模式，可独立选择CPU和每个外设
P1端口提供键盘中断接口
串行外设接口(SPI)
8位时钟预分频器
16位可编程计数器阵列
异步端口复位
全双工增强型UART，带专用内部波特率发生器
低EMI(抑制ALE)
硬件看门狗定时器(一次性启用与复位)，断电标志
80C52兼容，8051指令兼容
集成电源监测器(POR/PFD)以监测内部电源
ISP(系统内编程)使用标准VCC电源
2048-byte引导ROM包含低级闪存编程例程，以及默认串行加载程序
高速架构
64KB片上闪存程序/数据存储器
片上1792 byte扩展RAM(XRAM)
片上2048 byte EEPROM块，用于数据存储(仅限AT89C51ED2)
100K写入周期
双数据指针
可变长度MOVX，用于慢速RAM/外设
改进X2模式，可独立选择CPU和每个外设
P1端口提供键盘中断接口
串行外设接口(SPI)
8位时钟预分频器
16位可编程计数器阵列
异步端口复位
全双工增强型UART，带专用内部波特率发生器
低EMI(抑制ALE)
硬件看门狗定时器(一次性启用与复位)，断电标志
AT89C51ED2-RLTUM中文参数
制造商:Microchip
产品种类:8位微控制器-MCU
系列:89C
安装风格:SMD/SMT
封装/箱体:VQFP-44
核心:8051
程序存储器大小:64 kB
数据总线宽度:8 bit
ADC分辨率:No ADC
最大时钟频率:60 MHz
输入/输出端数量:34 I/O
数据RAM大小:2 kB
电源电压-最小:2.7 V
电源电压-最大:5.5 V
最小工作温度:-40 C
最大工作温度:+85 C
封装:Tray
商标:Microchip Technology
高度:1.45 mm
接口类型:SPI，UART
长度:10.1 mm
湿度敏感性:Yes
计时器/计数器数量:3 Timer
产品种类:8位微控制器-MCU
系列:89C
安装风格:SMD/SMT
封装/箱体:VQFP-44
核心:8051
程序存储器大小:64 kB
数据总线宽度:8 bit
ADC分辨率:No ADC
最大时钟频率:60 MHz
输入/输出端数量:34 I/O
数据RAM大小:2 kB
电源电压-最小:2.7 V
电源电压-最大:5.5 V
最小工作温度:-40 C
最大工作温度:+85 C
封装:Tray
商标:Microchip Technology
高度:1.45 mm
接口类型:SPI，UART
长度:10.1 mm
湿度敏感性:Yes
计时器/计数器数量:3 Timer

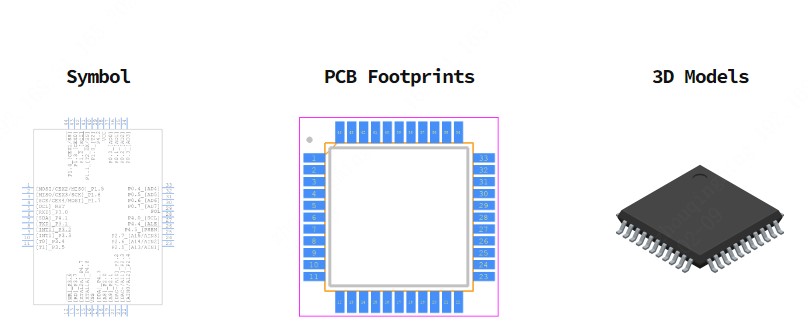

AT89C51ED2-RLTUM引脚图
