AD8237ARMZ
- 厂商名称ADI
- 元件分类仪表放大器
- 中文描述仪器放大器，1个放大器，30?V，0.05 V/?s，200 kHz，1.8V至5.5V，MSOP
- 英文描述SP Amp INSTR Amp Single R-R I/O 5.5V 8-Pin MSOP T/R
- 数据手册AD8237ARMZ数据手册Datasheet PDF
- 在线购买
AD8237ARMZ概述
AD8237ARMZ是一款微功耗，零漂移，真轨到轨仪表放大器，采用8引脚MSOP封装。它具有出色的增益精度性能，可以通过两个比率匹配的电阻将其保持在1至1000的任何增益下。AD8237采用间接电流反馈架构，以实现真正的轨到轨能力。与传统的仪表放大器不同，AD8237可以以甚至超过其电源的共模电压完全放大信号。这使具有高共模电压的应用可以使用较小的电源并节省功率。该器件的最小电源电压为1.8V，典型电源电流为115?A，输入范围较宽。AD8237充分利用有限的功率预算，提供适用于台式系统的带宽和漂移性能。
专为出色的直流性能而设计
在G=1和G=10时共模抑制比（CMRR）为120dB
最大失调电压漂移为0.3?V/°C
最大增益误差为0.005％（所有增益）
最大增益漂移为0.5ppm/°C（所有增益）
1nA的输入偏置电流保证达到125°C
带宽模式引脚（BW）用于调整补偿和片上RFI滤波器
在低带宽模式下，G=1时-3dB的200KHz小信号带宽
1.8V至5.5V单电源供电
工作温度范围为-40°C至125°C
应用
信号处理，便携式器材，医用
专为出色的直流性能而设计
在G=1和G=10时共模抑制比（CMRR）为120dB
最大失调电压漂移为0.3?V/°C
最大增益误差为0.005％（所有增益）
最大增益漂移为0.5ppm/°C（所有增益）
1nA的输入偏置电流保证达到125°C
带宽模式引脚（BW）用于调整补偿和片上RFI滤波器
在低带宽模式下，G=1时-3dB的200KHz小信号带宽
1.8V至5.5V单电源供电
工作温度范围为-40°C至125°C
应用
信号处理，便携式器材，医用
AD8237ARMZ中文参数
| 电源类型 | 单 | 最高工作温度 | +125 °C |
| 封装类型 | MSOP | 最小CMRR | 106dB |
| 安装类型 | 表面贴装 | 典型增加带宽产品 | 6MHz |
| 典型单电源电压 | 1.8 至 5.5 V | 最大电源电流 | 115 μA |
| 引脚数目 | 8 | 尺寸 | 3.2 x 3.2 x 0.95mm |
| 轨对轨 | 轨至轨输入/输出 | 宽度 | 3.20mm |
| 最大输入偏置电压 | 75?V | 长度 | 3.2mm |
| 最低工作温度 | -40 °C | 高度 | 0.95mm |

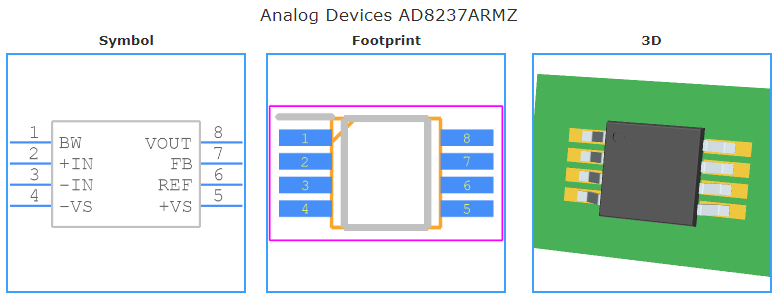

AD8237ARMZ引脚图
