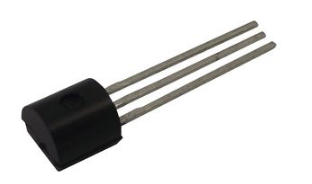

LM336Z-5.0/NOPB
- 厂商名称TI德州仪器
- 元件分类电压基准芯片
- 中文描述电压基准，精密，并联-固定，LM336系列，5V，TO-226AA-3
- 英文描述V-Ref Precision 5V 10mA 3-Pin TO-92 Bulk
- 数据手册LM336Z-5.0/NOPB数据手册Datasheet PDF
- 在线购买
LM336Z-5.0/NOPB概述
LM336Z-5.0/NOPB是一款集成电路，精密5.0V并联稳压器二极管。该单片IC参考电压用作具有0.6R动态阻抗的低温度系数5.0V齐纳二极管。LM136-5.0的第三个端子可轻松调整基准电压和温度系数。LM136-5.0系列可用作数字电压表，电源或运算放大器电路的精确5.0V低压基准。5.0V使得从低压电源获得稳定的基准变得很方便。此外，由于LM136-5.0用作并联稳压器，因此可以用作正电压基准或负电压基准。
低温度系数
保证温度稳定性
轻松修整，以将温度漂移降至最低
快速开机
600?A至10mA的宽工作电流
0.6R动态阻抗
±1％初始公差
应用
工业
低温度系数
保证温度稳定性
轻松修整，以将温度漂移降至最低
快速开机
600?A至10mA的宽工作电流
0.6R动态阻抗
±1％初始公差
应用
工业
LM336Z-5.0/NOPB中文参数
| 标称电压 | 5V | 引脚数目 | 3 |
| 封装类型 | TO-92 | 负荷调节 | 20 mV |
| 参考类型 | 精确 | 尺寸 | 5.2 x 4.19 x 5.2mm |
| 初始精确度 | 0.01 | 长度 | 5.2mm |
| 安装类型 | 通孔 | 高度 | 5.2mm |
| 拓扑 | 并联 | 最高工作温度 | +70 °C |
| 最大输出电流 | 10mA | 宽度 | 4.19mm |
| 最小输出电压 | 4.8 V | 最低工作温度 | 0 °C |
| 最大输出电压 | 5.2 V |

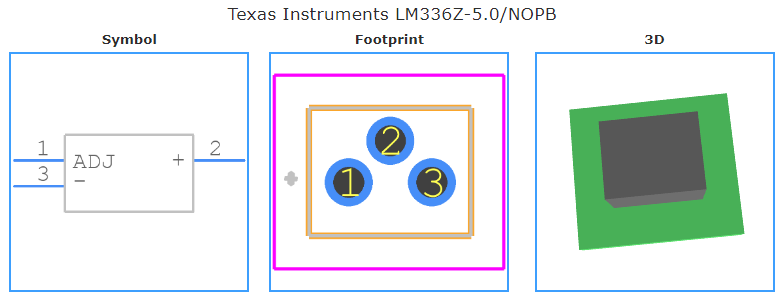

LM336Z-5.0/NOPB引脚图
