ATSAM3X8EA-AU
- 厂商名称Microchip
- 元件分类ARM微控制器
- 中文描述ARM MCU微控制单元，SAM3X系列，ARM Cortex-M3，32位，84 MHz，512 KB
- 英文描述MCU 32-bit ARM Cortex M3 RISC 512KB Flash 1.8V/2.5V/3.3V 144-Pin LQFP Tray
- 数据手册ATSAM3X8EA-AU数据手册Datasheet PDF
- 在线购买
ATSAM3X8EA-AU概述
ATSAM3X8EA-AU是基于高性能32位ARM®Cortex®-M3RISC处理器的闪存微控制器。它的最大速度为84MHz，并具有高达512kb的闪存和高达100kb的SRAM。外围设备包括带有嵌入式收发器的高速USB主机和设备端口，以太网MAC，2个CAN，用于SDIO/SD/MMC的高速MCI，带有NAND闪存控制器（NFC）的外部总线接口，5个UART，2个TWI，4个SPI，一个PWM定时器，三个3通道通用32位定时器，一个低功耗RTC，一个低功耗RTT，256位通用备份寄存器，一个12位ADC和一个一个12位DAC
ARM Cortex-M3修订版2.0以高达84MHz的内核运行
上电复位（POR），欠压检测器（BOD）和看门狗，用于安全复位
睡眠，等待和备份模式，使用RTC，RTT和GPBR在备份模式下低至2.5?A
多达103条具有外部中断功能（边缘或电平灵敏度）的I/O线
多达六个32位并行输入/输出（PIO）
供应商的原始包装：纸盘
应用
工业
ARM Cortex-M3修订版2.0以高达84MHz的内核运行
上电复位（POR），欠压检测器（BOD）和看门狗，用于安全复位
睡眠，等待和备份模式，使用RTC，RTT和GPBR在备份模式下低至2.5?A
多达103条具有外部中断功能（边缘或电平灵敏度）的I/O线
多达六个32位并行输入/输出（PIO）
供应商的原始包装：纸盘
应用
工业
ATSAM3X8EA-AU中文参数
| 系列名称 | SAM3X | 计时器分辨率 | 32Bit |
| 封装类型 | LQFP | 高度 | 1.05mm |
| 安装类型 | 表面贴装 | PWM通道 | 8 |
| 引脚数目 | 144 | 宽度 | 10mm |
| 装置核芯 | ARM Cortex M3 | 模数转换器分辨率 | 12Bit |
| 数据总线宽度 | 32Bit | 最低工作温度 | -40 °C |
| 程序存储器大小 | 512 kB | 尺寸 | 10 x 10 x 1.05mm |
| 最大频率 | 84MHz | PWM分辨率 | 16Bit |
| 内存大小 | 96 kB | 脉冲宽度调制 | 1（8 x 16 位） |
| USB通道 | 1 | 指令集结构 | RISC |
| PWM单元数目 | 1 | 模数转换器单元数目 | 1 |
| 模数转换器通道 | 16 | 程序存储器类型 | 闪存 |
| 典型工作电源电压 | 1.8 V 3.3 V | 最高工作温度 | +85 °C |
| 模数转换器 | 1（16 x 12 位） | 长度 | 10mm |
| 计时器数目 | 1 |

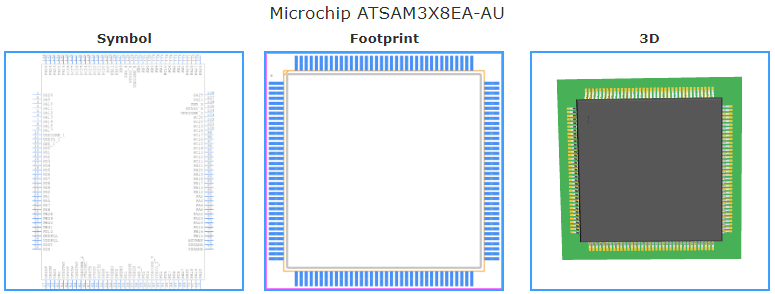

ATSAM3X8EA-AU引脚图
