SN74HC541PWR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述芯片，非反相缓冲器，TSSOP-20
- 英文描述Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP T/R
- 数据手册SN74HC541PWR数据手册Datasheet PDF
- 在线购买
SN74HC541PWR概述
Texas Instruments的74HC系列CMOS Logic IC的一系列反相器和缓冲器。74HC系列使用硅门CMOS技术，实现与LSTTL系列类似的工作速度，但标准CMOS集成电路功耗降低。
高速CMOS逻辑
工作电压：2至6 V
兼容性：输入CMOS、输出CMOS
高速CMOS逻辑
工作电压：2至6 V
兼容性：输入CMOS、输出CMOS
SN74HC541PWR中文参数
| 逻辑系列 | HC | 引脚数目 | 20 |
| 逻辑功能 | 缓冲器，线路驱动器 | 最大高电平输出电流 | -7.8mA |
| 每片芯片通道数目 | 8 | 最大低电平输出电流 | 7.8mA |
| IC 类型 | Buffer & Line Driver | 最长传播延迟时间@最长CL | 165 ns @ 2 V |
| 输入类型 | 单端 | 尺寸 | 6.5 x 4.4 x 1.15mm |
| 输出类型 | 三态 | 传输延迟测试条件 | 150pF |
| 极性 | 非反相 | 最大工作电源电压 | 6 V |
| 安装类型 | 表面贴装 | 最小工作电源电压 | 2 V |
| 封装类型 | TSSOP |

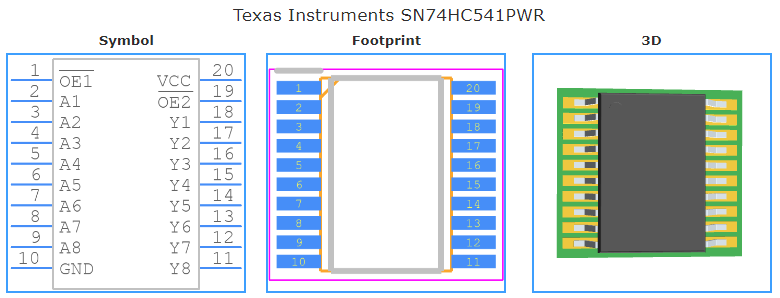

SN74HC541PWR引脚图
