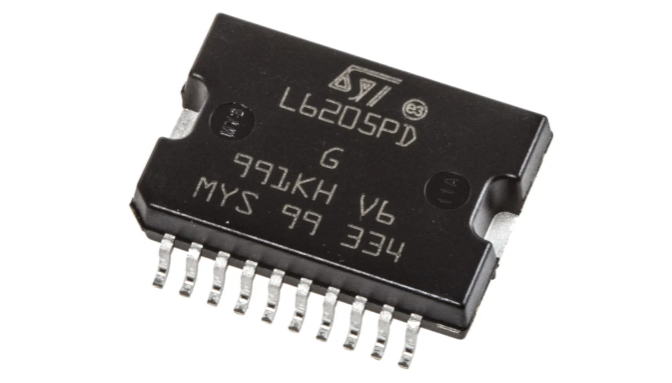

L6205PD
- 厂商名称ST意法半导体
- 元件分类电机驱动芯片
- 中文描述芯片，电机驱动器，双路，DMOS，5.6A，20PWRSO
- 英文描述Full Bridge Motor Driver 48V 20-Pin PowerSO Tube
- 数据手册L6205PD数据手册Datasheet PDF
- 在线购买
L6205PD概述
DMOS双全桥驱动器专为电机控制应用而设计，采用MultiPower-BCD技术实现，该技术将隔离的DMOS功率晶体管与CMOS和双极性电路组合在同一芯片上。通常用于双极步进电机，双直流或四直流电机。
5.6A输出峰值电流（2.8A DC）
工作频率高达100KHz
非耗散过电流保护
并联运行
交叉导通保护
热关断
欠压锁定
集成式快速续流二极管
5.6A输出峰值电流（2.8A DC）
工作频率高达100KHz
非耗散过电流保护
并联运行
交叉导通保护
热关断
欠压锁定
集成式快速续流二极管
L6205PD中文参数
| 电动机类型 | 刷式直流 | 最小工作电源电压 | 8 V |
| 输出配置 | 双全桥接 | 典型开关频率 | 100kHz |
| 最大IGBT集电极电流 | 2.8A | 高度 | 3.3mm |
| 最大集电极-发射极电压 | 52 V | 长度 | 16mm |
| 安装类型 | 表面贴装 | 宽度 | 11.1mm |
| 封装类型 | PowerSO | 尺寸 | 16 x 11.1 x 3.3mm |
| 最大工作电源电压 | 52 V | 最低工作温度 | -40 °C |
| 引脚数目 | 20 | 最高工作温度 | +150 °C |

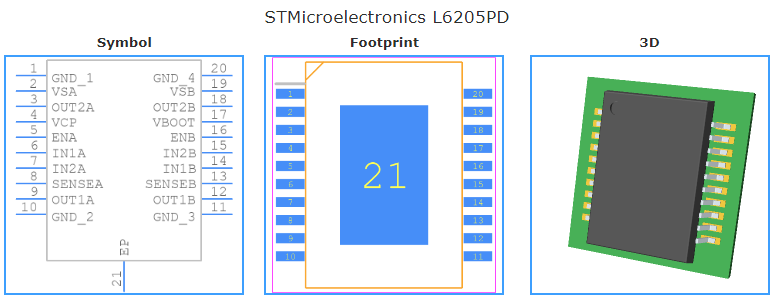

L6205PD引脚图
