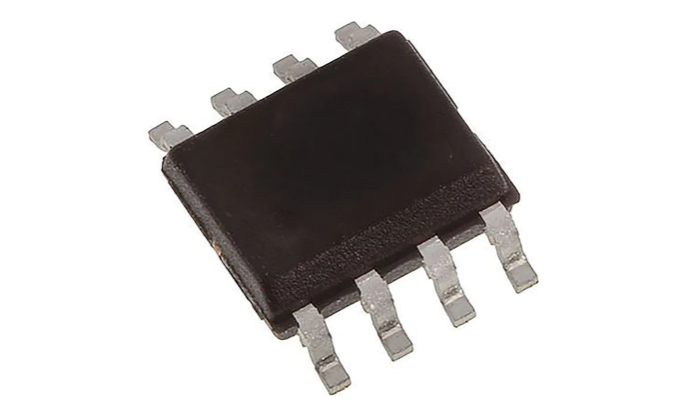

TL7705AIDR
- 厂商名称TI德州仪器
- 元件分类电压监控芯片
- 中文描述电压监控器，最大监控电压10V，8引脚，SOIC封装，最大复位阈值4.6V，最小复位阈值4.5V
- 英文描述5-V single-supply voltage supervisor with programmable delay time
- 数据手册TL7705AIDR数据手册Datasheet PDF
- 在线购买
TL7705AIDR概述
TL7705AIDR集成电路电源电压监控器专门设计用作微型计算机和微处理器系统中的复位控制器。电源电压监控器在SENSE输入端监视电源中的欠压情况。在加电期间，当V CC达到接近3.6 V的值时，RESET输出变为有效（低电平）。在这一点上（假设SENSE高于V IT+），延迟计时器功能激活时间延迟，此后输出RESET和RESET停用（分别为高和低）。在正常操作期间发生欠压情况时，RESET和RESET变为活动状态。
上电复位发生器
压降后自动复位产生
宽电源电压范围
精密电压传感器
温度补偿参考电压
外部可调脉冲持续时间
上电复位发生器
压降后自动复位产生
宽电源电压范围
精密电压传感器
温度补偿参考电压
外部可调脉冲持续时间
TL7705AIDR中文参数
| 电压监控器类型 | 供应 | 尺寸 | 4.9 x 3.91 x 1.58mm |
| 监控器数目 | 1 | 最大监控电压 | 10V |
| 最大复位阈值电压 | 4.6V | 最大工作电源电压 | 18 V |
| 最小复位阈值电压 | 4.5V | 最小监控电压 | 0V |
| 安装类型 | 表面贴装 | 最低工作温度 | -40°C |
| 封装类型 | SOIC | 最小工作电源电压 | 3.5 V |
| 引脚数目 | 8 | 最高工作温度 | +85 °C |

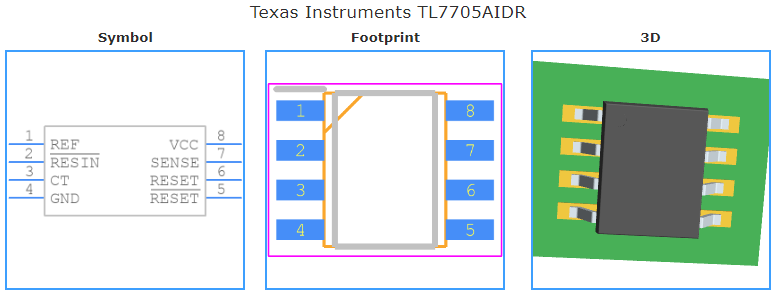

TL7705AIDR引脚图
