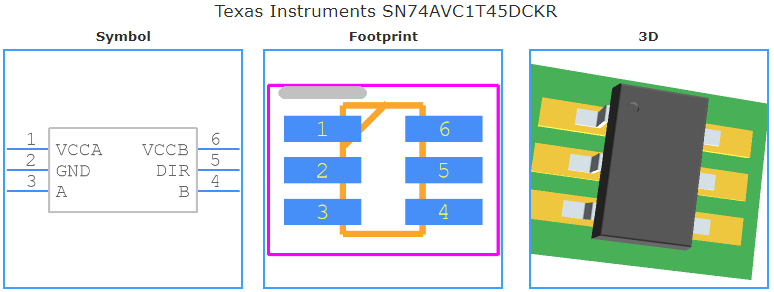

SN74AVC1T45DCKR

该单位同相总线收发器使用两个独立的可配置电源轨。该SN74AVC1T45被优化以V到操作CCA/V CCB组在1.4 V至3.6 V.它是可操作的第V CCA/V CCB为1.2 V.A端口被设计成跟踪V低CCA。V CCA接受1.2 V至3.6 V的任何电源电压。B端口设计用于跟踪V CCB。V CCB接受1.2 V至3.6 V的任何电源电压。这允许在1.2 V，1.5 V，1.8 V，2.5 V和3.3 V电压节点之间进行通用的低压双向双向转换。

SN74AVC1T45设计用于两条数据总线之间的异步通信。方向控制（DIR）输入的逻辑电平激活B端口输出或A端口输出。当激活B端口输出时，设备将数据从A总线传输到B总线；当激活A端口输出时，设备将数据从B总线传输到A总线。A和B端口上的输入电路始终处于活动状态，并且必须施加逻辑高电平或低电平来防止I CC和I CCZ过多。

SN74AVC1T45设计为DIR输入由V CCA供电。

该器件完全指定用于使用I off的部分掉电应用。I off电路禁用输出，以防止在断电时损坏流过该器件的电流。

V CC隔离功能可确保如果任一V CC输入处于GND，则两个端口均处于高阻抗状态。
