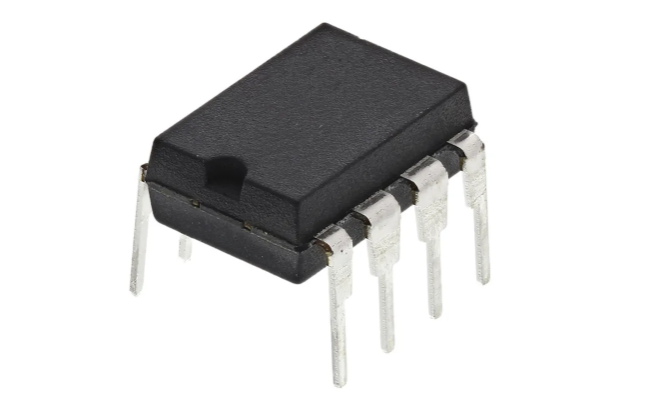

CA3130EZ
- 厂商名称Renesa
- 元件分类运算放大器
- 中文描述运算放大器，1个放大器，15 MHz，9 V/?s，±2.5V至±8V，DIP，8引脚
- 英文描述Op Amp Single GP±8V/16V 8-Pin PDIP Tube
- 数据手册CA3130EZ数据手册Datasheet PDF
- 在线购买
CA3130EZ概述
CA3130EZ是一款具有MOSFET输入/CMOS输出的15MHz BiMOS运算放大器。它结合了CMOS和双极晶体管的优势。输入电路中使用了栅极保护的P沟道MOSFET（PMOS）晶体管，以提供非常高的输入阻抗，非常低的输入电流和出色的速度性能。在输入级中使用PMOS晶体管会导致共模输入电压能力低至负电源端以下0.5V，这在单电源应用中很重要。能够将输出电压摆放在任一电源端子的10mV以内（在非常高的负载阻抗值时）的CMOS晶体管对用作输出电路。CA3130系列电路的工作电压范围为5至16V（±2.5至±8V）。
还提供了终端设备，以允许选通输出级
单电源应用的理想选择
共模输入电压范围包括负电源轨
CMOS输出级允许信号摆幅摆动到任一（或两个）供电轨
应用
电源管理，传感与仪器
还提供了终端设备，以允许选通输出级
单电源应用的理想选择
共模输入电压范围包括负电源轨
CMOS输出级允许信号摆幅摆动到任一（或两个）供电轨
应用
电源管理，传感与仪器
CA3130EZ中文参数
| 安装类型 | 通孔 | 最高工作温度 | +125 °C |
| 封装类型 | PDIP | 最低工作温度 | -55 °C |
| 电源类型 | 双，单 | 典型电压增益 | 100 dB |
| 每片芯片通道数目 | 1 | 宽度 | 7.11mm |
| 引脚数目 | 8 | 轨对轨 | 无 |
| 典型单电源电压 | 6 → 15 V | 尺寸 | 10.16 x 7.11 x 4.95mm |
| 典型双电源电压 | ±3 V, ±5 V | 长度 | 10.16mm |
| 典型转换速率 | 30V/?s | 高度 | 4.95mm |

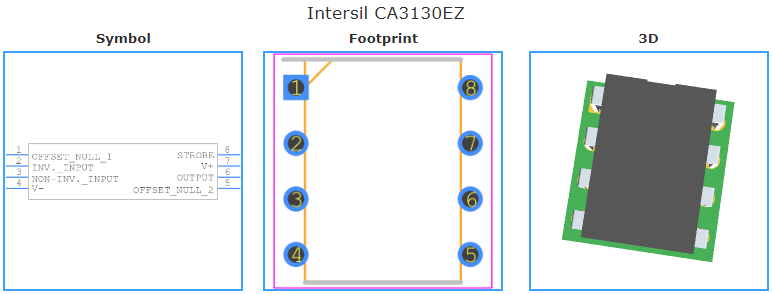

CA3130EZ引脚图
