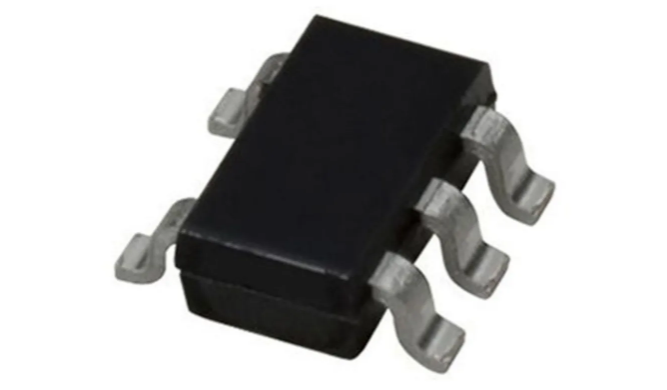

74LVC1G08SE-7
- 厂商名称Diodes
- 元件分类逻辑门
- 中文描述1个，2输入，AND逻辑门，推挽式输出，32mA，5引脚SOT-353封装
- 英文描述AND Gate 1-Element 2-IN CMOS 5-Pin SOT-353 T/R
- 数据手册74LVC1G08SE-7数据手册Datasheet PDF
- 在线购买
74LVC1G08SE-7概述
74LVC1G08SE-7是具有标准推挽输出的单路2输入正与门。该器件设计用于在1.65至5.5V的电源范围内工作。输入耐受5.5V电压，从而允许该设备在混合电压环境中使用。该器件完全指定用于使用IOFF的部分掉电应用。IOFF电路禁用输出，以防止在断电时损坏电流回流。门执行正布尔函数Y=A?B或Y=（A+B）。
±24mA输出驱动电压3.3V
CMOS低功耗
IOFF支持部分掉电模式操作
输入可接受高达5.5V的电压
ESD保护已通过JESD 22测试
锁存超过I类JESD 78的100mA
与TTL电平直接接口
绿色产品，无Sb/Br
应用
工业，计算机和计算机周边，通信与网络，消费电子产品，成像，视频和目视，音频
±24mA输出驱动电压3.3V
CMOS低功耗
IOFF支持部分掉电模式操作
输入可接受高达5.5V的电压
ESD保护已通过JESD 22测试
锁存超过I类JESD 78的100mA
与TTL电平直接接口
绿色产品，无Sb/Br
应用
工业，计算机和计算机周边，通信与网络，消费电子产品，成像，视频和目视，音频
74LVC1G08SE-7中文参数
| 逻辑功能 | AND | 最小工作电源电压 | 1.65 V |
| 安装类型 | 表面贴装 | 最大低电平输出电流 | 32mA |
| 元件数目 | 1 | 尺寸 | 2.2 x 1.35 x 1mm |
| 每逻辑门 的输入端数量 | 2 | 输出类型 | 推挽式 |
| 施密特触发器输入 | 否 | 长度 | 2.2mm |
| 封装类型 | SOT-353 | 最低工作温度 | -40°C |
| 引脚数目 | 5 | 最高工作温度 | +125 °C |
| 逻辑系列 | LVC | 高度 | 1mm |
| 最大工作电源电压 | 5.5 V | 宽度 | 1.35mm |
| 最大高电平输出电流 | -32mA | 传输延迟测试条件 | 50pF |
| 最长传播延迟时间@最长CL | 5.5ns |

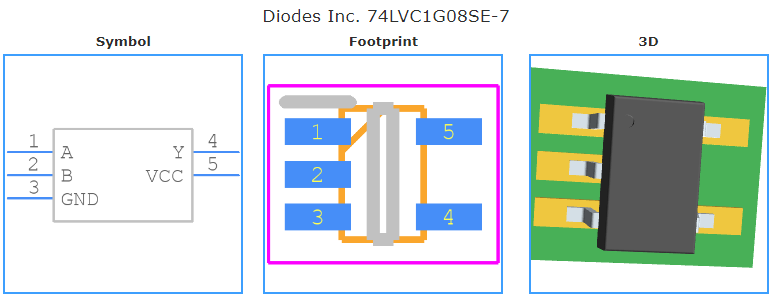

74LVC1G08SE-7引脚图
