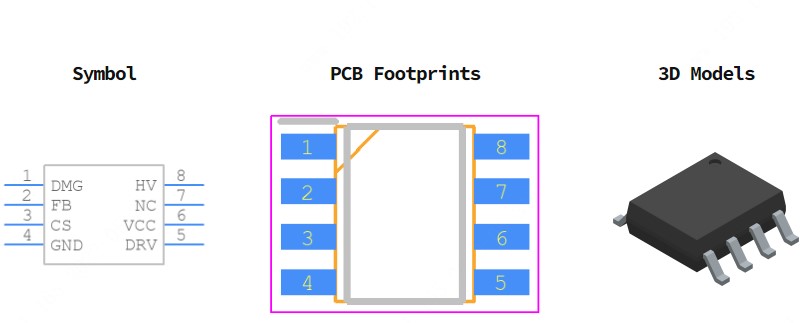

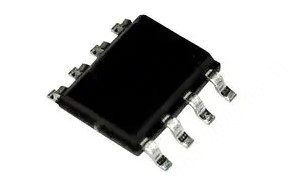

NCP1377BDR2G

NCP1377组合了真正的电流模式调制器和去磁化检测器，确保了任何负载/线路条件下的完全边界/临界导通模式，且具有最小的漏极电压开关（准谐振运行）。由于其内在的跳过周期功能，该控制器可在电源要求降至预先确定的水平后立即进入突发模式。因为这发生在低峰值电流处，所以不会听到噪声。对于NCP1377，一个内部8.0?s计时器可防止空转频率超过150 kHz CISPR-22 EMI启动限值，而跳过调节功能则使得用户能够选择突发折回发生的频率。对于NCP1377B，内部计时器持续时间则降至3.0?s，允许在更高频率下运行。变压器核芯重置检测使用专用引脚实现的辅助绕组完成，还能实现快速过电压保护(OVP)。一旦检测到OVP，该集成电路则会永久性锁存关断。1377的采样时间为4.5?s，B版本的采样时间为1.5?s。NCP1377还具有有效保护电路，如果发生过电流情况，则会禁用输出脉冲，进入安全突发模式，尝试重启。一旦故障清除，器件自动恢复。最后，内部1ms软启动避免了传统的启动压力。

特性

自由运行的临界/临界模式准谐振操作

锁存过压保护

通过UVLO交叉自动恢复短路保护

外部锁存触发，例如通过过热信号

具有可调跳周期能力的电流模式

内部1ms软启动

内部温度关断

内部前沿消隐

500mA峰值电流源/吸收能力

12.5V(on)和7.5V(min)的欠压锁定电平

直接光耦连接

可用于瞬态分析的SPICE模型

内部最小T OFF

辅助电源（USB、电器、电视等）

提供无铅封装

应用

笔记本等AC/DC适配器

离线电池充电器

消费电子产品（DVD播放器、机顶盒、电视等）

辅助电源（USB、电器、电视等）
