ULN2803ADW
- 厂商名称IT德州仪器
- 元件分类达林顿管
- 中文描述双极晶体管阵列，Darlington，NPN，50 V，500 mA，SOIC
- 英文描述Trans Darlington NPN 50V 0.5A 18-Pin SOIC Tube
- 数据手册ULN2803ADW数据手册Datasheet PDF
- 在线购买
ULN2803ADW概述
ULN2803ADW是一种高电压、高电流达林顿晶体管阵列。该器件由八个NPN达林顿对组成，具有高压输出和共阴极钳位二极管，用于开关电感负载。每个达林顿对的集电极电流额定值为500mA。达林顿对可以并联连接以获得更高的电流容量。
输出钳位二极管
输入兼容各种类型的逻辑
500mA峰值集电极电流
应用
电源管理，工业，照明
输出钳位二极管
输入兼容各种类型的逻辑
500mA峰值集电极电流
应用
电源管理，工业，照明
ULN2803ADW中文参数
| 晶体管类型 | NPN | 每片芯片元件数目 | 8 |
| 最大连续集电极电流 | 500 mA | 最大集电极-发射极饱和电压 | 1.6 V |
| 最大集电极-发射极电压 | 50 V | 最低工作温度 | -65 °C |
| 最大发射极-基极电压 | 50 V | 高度 | 2.35mm |
| 封装类型 | SOIC | 宽度 | 7.52mm |
| 安装类型 | 表面贴装 | 长度 | 11.62mm |
| 引脚数目 | 18 | 最高工作温度 | +150 °C |
| 晶体管配置 | 共发射极 | 尺寸 | 11.62 x 7.52 x 2.35mm |

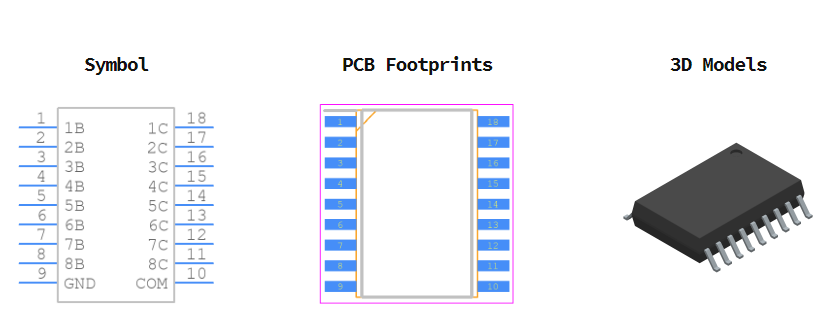

ULN2803ADW引脚图
