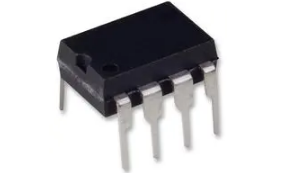

UC3843BNG
- 厂商名称ON安森美
- 元件分类开关电源芯片
- 中文描述控制器，电流模式控制器，PWM，30V-12V电源，52 kHz，13.5V/1A输出，DIP-8
- 英文描述Current Mode PWM Controller 1A 500kHz 8-Pin PDIP Tube
- 数据手册UC3843BNG数据手册Datasheet PDF
- 在线购买
UC3843BNG概述
UC3843BNG 是一款高性能固定频率电流模式脉宽调制 (PWM)控制器, 设计用于离线和DC-DC转换器应用, 高性价比, 所需外部元件数量极少。配有微调振荡器, 可精确控制占空比, 温度补偿基准, 高增益误差放大器, 电流感测比较器, 高电流图腾柱输出适合驱动功率MOSFET。还带有多种保护功能, 例如输入和基准欠压锁定 (带迟滞), 逐周期电流限制, 可设置输出死区时间, 以及锁存器用于单脉冲计量。
- 精确的频率控制
- 自动前馈补偿
- 内部调节基准, 带欠压锁定
- 大电流图腾柱输出
- 欠压锁定, 带滞后
- 低启动和工作电流
应用
电源管理, 工业
UC3843BNG中文参数
| 最高开关频率 | 500 kHz | 引脚数目 | 8 |
| 输出电流 | 0.041666667 | 最大负载循环 | 0.96 |
| 输出数目 | 1 | 尺寸 | 10.16 x 6.6 x 3.44mm |
| 控制方法 | 电流 | 长度 | 10.16mm |
| 下降时间 | 50ns | PWM控制器类型 | 电流模式 |
| 安装类型 | 通孔 | 宽度 | 6.6mm |
| 封装类型 | PDIP | 高度 | 3.44mm |
| 上升时间 | 50ns | 最低工作温度 | 0 °C |
| 拓扑 | 升压、反激式、正向 | 最高工作温度 | +70 °C |
UC3843BNG引脚图
