CD4069UBM
- 厂商名称TI德州仪器
- 元件分类逻辑门与反相器
- 中文描述非门，CD4000，1输入，3 V至18 V，SOIC-14
- 英文描述Inverter 6-Element CMOS 14-Pin SOIC Tube
- 数据手册CD4069UBM数据手册Datasheet PDF
- 在线购买
CD4069UBM概述
CD4069UBM是6 CMOS反相器电路，适用于所有通用逆变器应用，在这些应用中，不需要CD4009和CD4049十六进制反相器/缓冲器等电路的中等功率TTL驱动和逻辑电平转换功能。它适用于逻辑反相，脉冲整形，振荡器和高输入阻抗放大器。
标准化的对称输出特性
中速运行-10V时tPHL，tPLH=30ns（典型值）
100％已测试20V静态电流
18V时最大输入电流为1?A
±10mA DC输入电流
应用
工业
标准化的对称输出特性
中速运行-10V时tPHL，tPLH=30ns（典型值）
100％已测试20V静态电流
18V时最大输入电流为1?A
±10mA DC输入电流
应用
工业
CD4069UBM中文参数
| 逻辑功能 | 逆变器 | 尺寸 | 8.65 x 3.91 x 1.58mm |
| 每片芯片元件数目 | 6 | 高度 | 1.58mm |
| 施密特触发器输入 | 否 | 最高工作温度 | +125 °C |
| 最长传播延迟时间@最长CL | 50 ns @ 15 V, 60 ns @ 10 V, 110 ns @ 5 V | 最小工作电源电压 | 3 V |
| 最大高电平输出电流 | -4.2mA | 长度 | 8.65mm |
| 最大低电平输出电流 | 4.2mA | 宽度 | 3.91mm |
| 安装类型 | 表面贴装 | 最低工作温度 | -55 °C |
| 封装类型 | SOIC | 最大工作电源电压 | 18 V |
| 引脚数目 | 14 | 传输延迟测试条件 | 50pF |
| 逻辑系列 | 4000 |

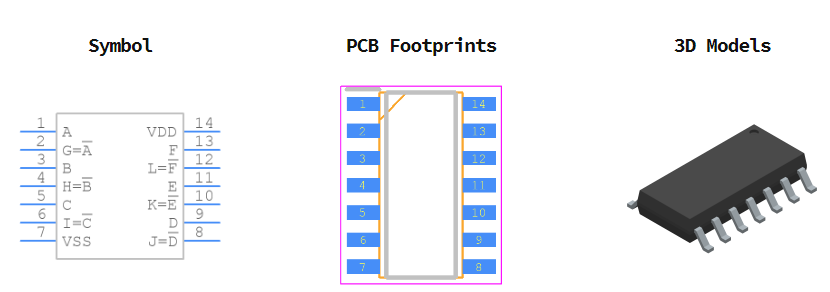

CD4069UBM引脚图
