TPS7A6650QDGNRQ1

厂商名称TI德州仪器
元件分类LDO线性稳压器
中文描述具有电源正常指示功能的汽车类150mA、电池供电运行(40V)、低IQ、低压降稳压器
英文描述High-voltage ultra-low-I(q)low-dropout(LDO)regulator
数据手册TPS7A6650QDGNRQ1数据手册Datasheet PDF
在线购买

TPS7A6650QDGNRQ1概述

TPS7A66-Q1和TPS7A69-Q1是针对输入电压高达40V的运行电路而设计的低压降线性稳压器。这些器件在无负载时的静态电流仅为12?A，非常适合待机微处理器控制单元系统，尤其是汽车应用低功耗是一个关键问题。

此器件特有集成的短路和过流保护。此器件在加电时执行复位延迟以表示输出电压稳定且在稳压中。用户可使用一个外部电容器来设定此延迟。低压跟踪特性允许使用更小的输入电容器并且有可能在冷启动条件下无需使用升压转换器。

此器件运行在-40°C至125°C的温度范围内。TPS7A6650EDGNRQ1器件符合AEC-Q100 0级标准，工作温度范围为–40°C至150°C。这些特性非常适用于各类汽车应用中的电源中对于高效率、高电源密度和稳健性的需求。

TPS7A6650QDGNRQ1中文参数

制造商:Texas Instruments

产品种类:低压差稳压器

安装风格:SMD/SMT

封装/箱体:MSOP-PowerPad-8

输出电压:5 V

输出电流:150 mA

输出端数量:1 Output

极性:Positive

静态电流:12 uA

输入电压（最小值）:4 V

输入电压（最大值）:40 V

PSRR/纹波抑制—典型值:60 dB

输出类型:Fixed

最小工作温度:-40 C

最大工作温度:+125 C

回动电压:300 mV

资格:AEC-Q100

系列:TPS7A6650-Q1

回动电压—最大值:450 mV

线路调整率:5 mV

负载调节:20 mV

湿度敏感性:Yes

工作电源电流:12 uA

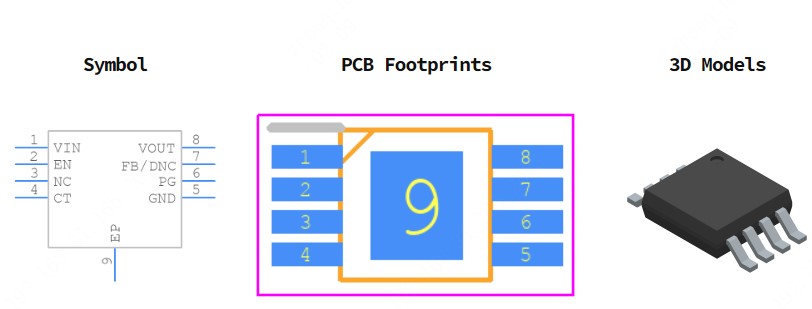

TPS7A6650QDGNRQ1引脚图
