TPS78601DCQR
- 厂商名称TI德州仪器
- 元件分类LDO稳压器
- 中文描述可调节LDO电压调节器，2.7 V至5.5 V，390 mV压降，1.225至5.5 V/1.5 A输出，SOT-223-6
- 英文描述IC REG LIN POS ADJ 1.5A SOT223-6
- 数据手册TPS78601DCQR数据手册Datasheet PDF
- 在线购买
TPS78601DCQR概述
TPS78601DCQR是一款低压差(LDO)低功耗线性稳压器，具有高电源抑制比(PSRR)、超低噪声、快速启动以及外形小巧的出色线路和负载瞬态响应。该器件在输出端带有一个1μF的小陶瓷电容器时稳定。该系列使用先进的专有BiCMOS制造工艺来产生极低的压差电压。该器件可实现快速启动，同时消耗极低的静态电流。此外，当器件处于待机模式时，电源电流降至1?A以下。具有对噪声敏感的模拟组件的应用受益于高PSRR、低噪声特性和快速响应时间。
出色的负载和线路瞬态响应
绿色产品，不含Sb/Br
应用
音频，射频通信，无线，消费电子产品，通信与网络
出色的负载和线路瞬态响应
绿色产品，不含Sb/Br
应用
音频，射频通信，无线，消费电子产品，通信与网络
TPS78601DCQR中文参数
| 制造商: | Texas Instruments | 最大工作温度: | + 125 C |
| 产品种类: | 低压差稳压器 | 回动电压: | 390 mV |
| 安装风格: | SMD/SMT | 系列: | TPS78601 |
| 封装 / 箱体: | SOT-223-6 | 高度: | 1.6 mm |
| 输出电压: | 1.2 V to 5.5 V | 长度: | 6.5 mm |
| 输出电流: | 1.5 A | 工作温度范围: | -4 |
| 输出端数量: | 1 Output | 宽度: | 3.5 mm |
| 极性: | Positive | Ib - 输入偏流: | 310 uA |
| 静态电流: | 265 uA | 线路调整率: | 5 % / V |
| 最大输入电压: | 5.5 V | 负载调节: | 7 mV |
| 最小输入电压: | 2.7 V | 湿度敏感性: | Yes |
| 输出类型: | Adjustable | 工作电源电流: | 260 uA |
| 最小工作温度: | - 40 C | 参考电压: | 1.225 V |

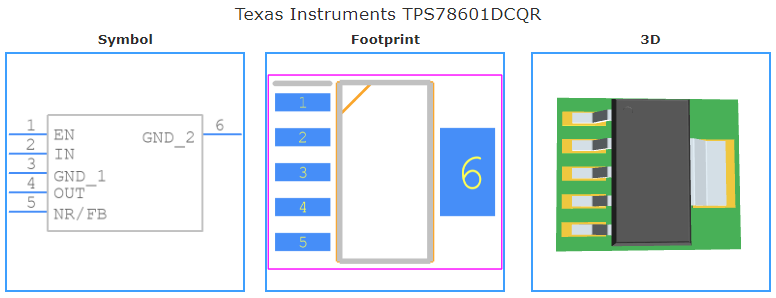

TPS78601DCQR引脚图
