74LVC1G125W5-7
- 厂商名称Diodes
- 元件分类线路接口IC
- 中文描述缓冲器和线路驱动器，1位，LVC系列，非反相，5引脚，SOT-25封装，缓冲器，驱动器单端，最小工作电源电压5.5 V-40°C，最大高电平输出电流-32mA，最大低电平输出电流32mA
- 英文描述Buffer/Line Driver 1-CH Non-Inverting 3-ST CMOS 5-Pin SOT-25 T/R
- 数据手册74LVC1G125W5-7数据手册Datasheet PDF
- 在线购买
74LVC1G125W5-7概述
74LVC1G125W5-7是具有三态输出的单个同相缓冲器/总线栅极驱动器。当高电平施加到输出使能（OE）引脚时，输出进入高阻抗状态。该器件设计用于在1.65至5.5V的电源范围内工作。输入可承受5.5V的电压，从而允许该器件在混合电压环境中使用。该器件完全指定用于使用IOFF的部分掉电应用。IOFF电路禁用输出，以防止在断电时损坏电流回流。
三态缓冲器OE低电平有效功能
CMOS低功耗
±24mA输出驱动电压3.3V
IOFF支持部分掉电模式操作
闩锁超过JESD 78 I类的100mA
与TTL电平直接接口
应用
工业，信号处理，计算机和计算机周边，通信与网络，消费电子产品
三态缓冲器OE低电平有效功能
CMOS低功耗
±24mA输出驱动电压3.3V
IOFF支持部分掉电模式操作
闩锁超过JESD 78 I类的100mA
与TTL电平直接接口
应用
工业，信号处理，计算机和计算机周边，通信与网络，消费电子产品
74LVC1G125W5-7中文参数
|
逻辑系列
|
LVC | 引脚数目 | 5 |
| 逻辑功能 | 缓冲器，驱动器 | 最大高电平输出电流 | -32mA |
| 每片芯片通道数目 | 1 | 最大低电平输出电流 | 32mA |
| IC 类型 | Buffer & Line Driver | 最长传播延迟时间@最长CL | 5.5ns |
| 输入类型 | 单端 | 尺寸 | 3.1 x 1.7 x 1.3mm |
| 输出类型 | 三态 | 最大工作电源电压 | 5.5 V |
| 极性 | 非反相 | 最小工作电源电压 | 1.65 V |
| 安装类型 | 表面贴装 | 传输延迟测试条件 | 50pF |
| 封装类型 | SOT-25 |

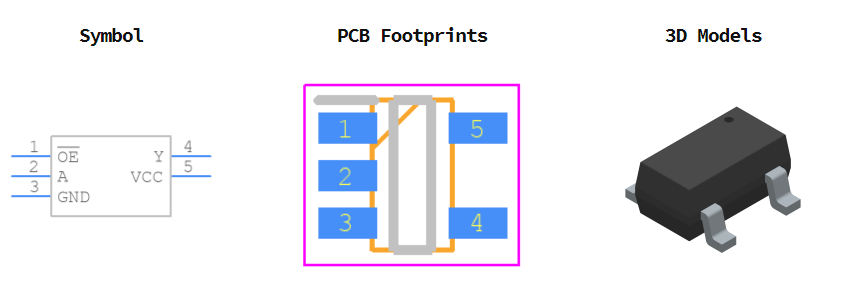

74LVC1G125W5-7引脚图
