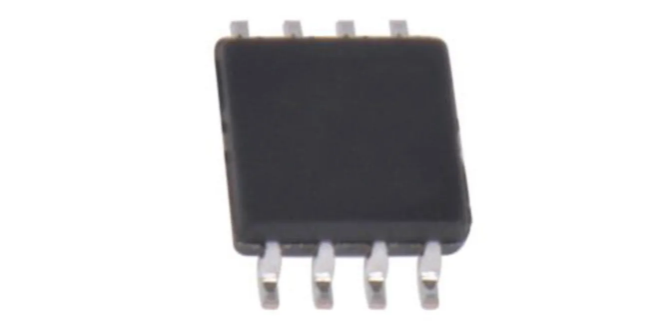

PCA9306DP1,125
- 厂商名称NXP
- 元件分类电平转换器
- 中文描述芯片,电压转换器,2路输入,TSSOP-8
- 英文描述Voltage Level Translator 2-CH Bidirectional 8-Pin TSSOP T/R
- 数据手册PCA9306DP1,125数据手册Datasheet PDF
- 在线购买
PCA9306DP1,125概述
PCA9306DP1,125是具有启用（EN）输入的双向双向I?C总线和SMBus电压电平转换器。它允许在1至5V之间的双向电压转换，而无需使用方向引脚。开关的低导通状态电阻（RON）允许以最小的传播延迟进行连接。当EN为高电平时，转换器开关接通，并且SCL1和SDA1 I/O分别连接到SCL2和SDA2 I/O，从而允许端口之间的双向数据流。当EN为低电平时，转换器开关关闭，端口之间存在高阻抗状态。
双向电压转换，无方向引脚
输入和输出端口之间的低3.5R ON状态连接可减少信号失真
无锁操作
流过引脚，便于印刷电路板走线
ESD保护超过JESD22-A114的2000V HBM和JESD22-C101的1000V CDM
应用
通信与网络,信号处理
双向电压转换，无方向引脚
输入和输出端口之间的低3.5R ON状态连接可减少信号失真
无锁操作
流过引脚，便于印刷电路板走线
ESD保护超过JESD22-A114的2000V HBM和JESD22-C101的1000V CDM
应用
通信与网络,信号处理
PCA9306DP1,125中文参数
| 绝对传播延迟时间 | 3.3ns | 最大工作电源电压 | 5 V |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 封装类型 | TSSOP | 最小工作电源电压 | 0 V |
| 引脚数目 | 8 | 最低工作温度 | -40 °C |
| 尺寸 | 3.1 x 3.1 x 0.95mm |

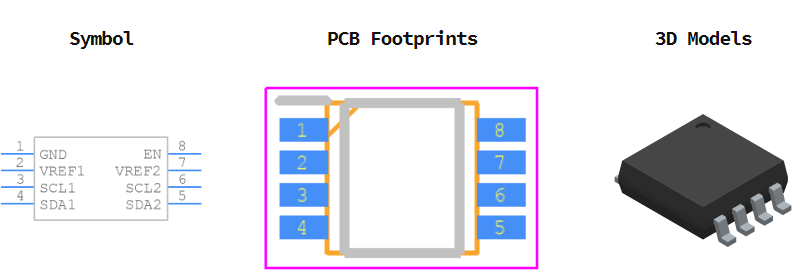

PCA9306DP1,125引脚图
