MAX485ESA+T
- 厂商名称Maxim
- 元件分类线路收发器
- 中文描述收发器RS422，RS485，4.75V-5.25V电源，1驱动器，NSOIC-8
- 英文描述Single Transmitter/Receiver RS-422/RS-485 8-Pin SOIC N T/R
- 数据手册MAX485ESA+T数据手册Datasheet PDF
- 在线购买
MAX485ESA+T概述
MAX485CSA+T是一款低功耗RS485/RS422收发器，8引脚NSOIC封装.它包含一个驱动器和一个接收器.压摆率不受限制，可以传输高达2.5Mbps的数据.该驱动器受短路电流限制，并通过将驱动器输出配置为高阻抗状态的热关断电路来防止功率消耗过大.它具有故障安全电路，当接收器输入开路时，它具有逻辑高接收器输出.
供电电压范围4.75V至5.25V
工作温度范围为-40°C至+85°C
设计用于半双工通信
具有接收器/驱动器启用功能
静态电流为300?A
总线上支持多达32个收发器
供电电压范围4.75V至5.25V
工作温度范围为-40°C至+85°C
设计用于半双工通信
具有接收器/驱动器启用功能
静态电流为300?A
总线上支持多达32个收发器
MAX485ESA+T中文参数
| IC 类型 | Line Transceiver | 封装类型 | SOIC |
| 输入类型 | 差分 | 引脚数目 | 8 |
| 安装类型 | 表面贴装 | 尺寸 | 5 x 4 x 1.5mm |
| 发送器数目 | 1 |

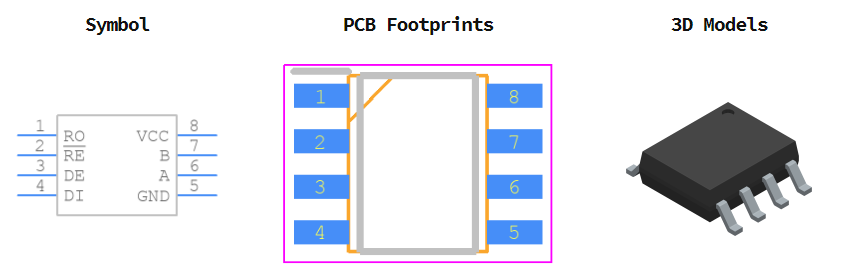

MAX485ESA+T引脚图
