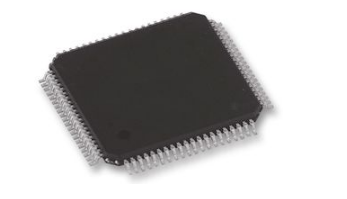

MSP430F5529IPN
- 厂商名称Microchip
- 元件分类微控制器
- 中文描述MSP430微控制器，混合信号，MSP430，16位，25 MHz，128 KB
- 英文描述MCU 16-bit MSP430 RISC 128KB Flash 2.5V/3.3V 80-Pin LQFP Tray
- 数据手册MSP430F5529IPN数据手册Datasheet PDF
- 在线购买
MSP430F5529IPN概述
MSP430F5529IPN是一款16位超低功耗微控制器，由多个器件功能外围设备集组成，适用于各种应用。该架构与广泛的低功耗模式相结合，经过优化，可延长便携式测量应用中的电池寿命。该微控制器具有功能强大的16位RISC CPU，16位寄存器和常量发生器，可最大程度地提高代码效率。数控振荡器（DCO）使器件能够在3.5?s（典型值）内从低功耗模式唤醒到活动模式。MSP430F5529微控制器集成了USB和PHY，支持USB 2.0，四个16位定时器，一个高性能12位模数转换器（ADC），两个通用串行通信接口（USCI），一个硬件乘法器，DMA，
超低功耗
完整的RAM保留，供应主管
从待机模式唤醒的典型时间为3.5?s
具有可编程稳压核心电源电压的完全集成LDO
电源电压监控，监视和节电
FLL控制回路可实现频率稳定
低功耗低频内部时钟源（VLO）
低频微调内部参考源（REFO）
32kHz手表晶体（XT1）
高达32MHz（XT2）的高频晶体
绿色产品，无Sb/Br
应用
计算机和计算机周边，信号处理，传感与仪器，测试与测量，便携式器材
超低功耗
完整的RAM保留，供应主管
从待机模式唤醒的典型时间为3.5?s
具有可编程稳压核心电源电压的完全集成LDO
电源电压监控，监视和节电
FLL控制回路可实现频率稳定
低功耗低频内部时钟源（VLO）
低频微调内部参考源（REFO）
32kHz手表晶体（XT1）
高达32MHz（XT2）的高频晶体
绿色产品，无Sb/Br
应用
计算机和计算机周边，信号处理，传感与仪器，测试与测量，便携式器材
MSP430F5529IPN中文参数
| 系列名称 | MSP430 | 宽度 | 12.2mm |
| 封装类型 | LQFP | 模数转换器 | 16 x 12 位 |
| 安装类型 | 表面贴装 | 计时器分辨率 | 16Bit |
| 引脚数目 | 80 | 高度 | 1.45mm |
| 数据总线宽度 | 16Bit | 长度 | 12.2mm |
| 程序存储器大小 | 128 kB | 最高工作温度 | +85 °C |
| 最大频率 | 25MHz | 模数转换器单元数目 | 1 |
| 内存大小 | 8 + 2 kB | UART通道数目 | 2 |
| USB通道 | 1 | 计时器数目 | 2 |
| 模数转换器通道 | 16 | I2C通道数目 | 2 |
| SPI通道数目 | 2 | 尺寸 | 12.2 x 12.2 x 1.45mm |
| 典型工作电源电压 | 1.8 → 3.6 V | 模数转换器分辨率 | 12Bit |
| 程序存储器类型 | 闪存 | 最低工作温度 | -40 °C |
| 计时器 | 4 x 16 位 | 指令集结构 | RISC |

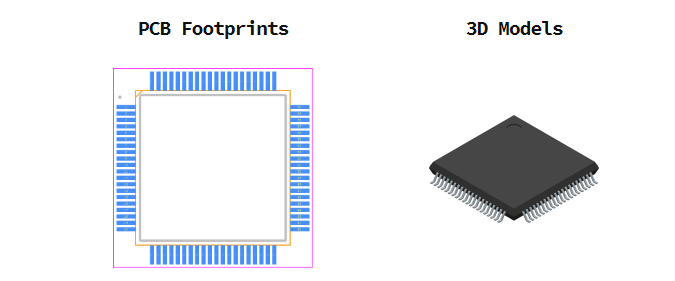

MSP430F5529IPN引脚图
