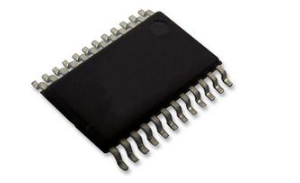

PCA9555PW,118

PCA9555PW，118是一款适用于I?C总线/SMBus应用的16位并行输入/输出(GPIO)扩展器，旨在增强恩智浦半导体的I?C总线I/O扩展器系列。这些改进包括更高的驱动能力、5V I/O容限、更低的电源电流、独立的I/O配置和更小的封装。当ACPI电源开关、传感器、按钮、LED、风扇等需要额外的I/O时，I/O扩展器提供了一个简单的解决方案。它由两个8位配置（输入或输出选择）组成；输入、输出和极性反转（高电平有效或低电平有效操作）寄存器。系统主机可以通过写入I/O配置位来启用I/O作为输入或输出。每个输入或输出的数据保存在相应的输入或输出寄存器中。读寄存器的极性可以用极性反转寄存器反转。所有寄存器都可以被系统主机读取。

极性反转寄存器

低电平有效中断输出

低待机电流消耗

SCL/SDA输入上的噪声滤波器

上电无故障

内部上电复位

对超过100mA的JEDEC标准JESD78进行闩锁测试

应用

通信与网络
