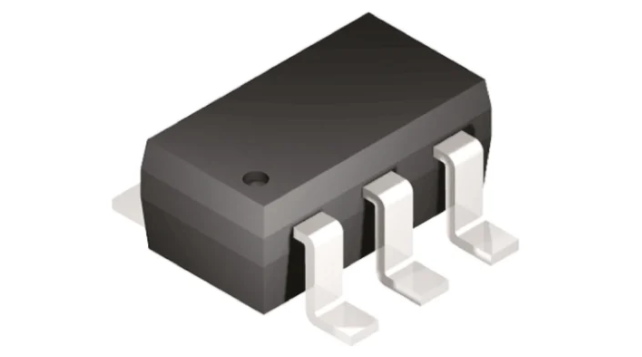

TPS3808G33DBVR
- 厂商名称TI德州仪器
- 元件分类电压监控器
- 中文描述电压监控器,漏极开路,复位功能,6引脚SOT-23封装
- 英文描述Processor Supervisor 3.07V 1 Active Low/Open Drain 6-Pin SOT-23 T/R
- 数据手册TPS3808G33DBVR数据手册Datasheet PDF
- 在线购买
TPS3808G33DBVR概述
TPS3808G33DBVR是一款低静态电流可编程延迟监控电路,可监测0.4至5V系统电压,SENSE电压降至预设阈值以下或手动复位(MR)引脚降至LOW逻辑时,输出开漏RESET信号.当SENSE电压与手动复位(MR)返回到相应阈值以上后,RESET输出保持低电平.用户可调节延迟时间.TPS3808器件使用精密电压基准,可实现0.5％阈值精准度(VIT=3.3V).断开CT引脚可以将复位延迟时间设置为20ms,使用电阻将CT引脚连接至VDD可以设置为300ms,或者将CT引脚连接至外部电容器可以在1.25ms与10s之间调整.TPS3808器件具有非常低2.4?A静态电流(典型值),因此非常适合电池供电应用.
上电复位发生器,带有可调时间延迟(1.25ms至10s)
非常低的静态电流(典型值为2.4?A)
高阈值精准度(典型值0.5％)
标准电压轨固定阈值电压:0.9至5V,可调电压低至0.4V
手动复位(MR)输入
开漏复位输出
绿色产品,无Sb/Br
应用
信号处理,计算机和计算机周边,便携式器材,电源管理
上电复位发生器,带有可调时间延迟(1.25ms至10s)
非常低的静态电流(典型值为2.4?A)
高阈值精准度(典型值0.5％)
标准电压轨固定阈值电压:0.9至5V,可调电压低至0.4V
手动复位(MR)输入
开漏复位输出
绿色产品,无Sb/Br
应用
信号处理,计算机和计算机周边,便携式器材,电源管理
TPS3808G33DBVR中文参数
| 监控器数目 | 1 | 长度 | 2.1mm |
| 输出驱动器 | 漏极开路 | 最高工作温度 | +125 °C |
| 安装类型 | 表面贴装 | 最小监控电压 | 3.07V |
| 封装类型 | SOT-23 | 最大工作电源电压 | 6.5 V |
| 引脚数目 | 6 | 最大监控电压 | 3.11V |
| 手动复位 | 是 | 宽度 | 2.1mm |
| 最长重置活动时间 | 420ms | 最小工作电源电压 | 1.7 V |
| 尺寸 | 2.1 x 2.1 x 0.75mm | 最低工作温度 | -40 °C |
| 高度 | 0.75mm |
TPS3808G33DBVR引脚图
