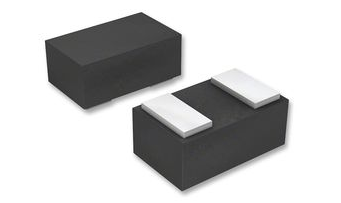

TPD1E10B06DPYR

厂商名称：TI德州仪器

元件分类：EDS二极管

中文描述：

德州仪器,ESD保护二极管双向,90W,14V,2引脚,X2SON封装

英文描述：

ESD Suppressor Diode TVS Bi-Dir 5.5V 2-Pin X1SON T/R

数据手册：

在线购买：立即购买

TPD1E10B06DPYR概述

TPD1E10B06DPYR器件是一款采用小型0402封装的单通道ESD瞬态电压抑制(TVS)二极管。这款TVS保护产品提供±30kV接触ESD和±30kV IEC气隙保护，并具有一个带背靠背TVS二极管的ESD钳位电路，用于支持双极或双向信号。该ESD保护二极管的线路电容为12pF，适用于支持数据传输速率高达400Mbps应用。0402封装符合行业标准，便于将元件安装到空间受限型应用。

ESD保护产品的典型应用是为音频线路（麦克风、耳机和扬声器）、SD接口、键盘或其他按钮、USB端口的VBUS引脚和ID引脚以及通用I/O端口等提供电路保护。该ESD钳位有利于为电子书、平板电脑、远程控制器、可穿戴设备、机顶盒以及电子销售点等终端设备提供保护。

TPD1E10B06DPYR中文参数

二极管配置	单路	ESD保护	是
方向类型	双向	每片芯片元件数目	1
最大钳位电压	14V	最低工作温度	-40 °C
最小击穿电压	6V	最高工作温度	+125 °C
安装类型	表面贴装	高度	0.35mm
封装类型	X2SON	宽度	0.7mm
最大反向待机电压	5.5V	测试电流	1mA
引脚数目	2	最大反向漏电流	100nA
峰值脉冲功率耗散	90W	尺寸	1.1 x 0.7 x 0.35mm
最大峰值脉冲电流	6A	长度	1.1mm
