UA78L05ACPK
- 厂商名称TI德州仪器
- 元件分类线性稳压器
- 中文描述线性稳压器,UA78Lxx系列,输出5 V,SOT-89封装,最大输出100mA,表面贴装
- 英文描述Standard Regulator Pos 5V 0.1A 4-Pin(3+Tab)SOT-89 T/R
- 数据手册UA78L05ACPK数据手册Datasheet PDF
- 在线购买
UA78L05ACPK概述
UA78L05ACPK是一款三端固定电压集成电路稳压器，专为广泛的应用而设计。这些应用包括用于消除噪声的卡上调节，以及与单点调节相关的分配问题。此外，它们可与功率传递元件一起使用，以制造大电流稳压器。这些稳压器之一可提供高达100mA的输出电流。这些调节器的内部限制和热关断功能实质上使它们不受过载的影响。当用作齐纳二极管-电阻器组合的替代品时，可以获得输出阻抗的有效改善，同时偏置电流更低。
没有外部组件
内部热过载保护
内部短路电流限制
42?V输出噪声电压
1.7V压差电压
应用
电源管理
没有外部组件
内部热过载保护
内部短路电流限制
42?V输出噪声电压
1.7V压差电压
应用
电源管理
UA78L05ACPK中文参数
| 输出电压 | 5 V | 极性 | 正极 |
| 最大输出电流 | 100mA | 线路调节 | 150 mV |
| 封装类型 | SOT-89 | 负荷调节 | 60 mV |
| 输出类型 | 固定 | 长度 | 4.5mm |
| 安装类型 | 表面贴装 | 精确度 | ±5% |
| 最小输入电压 | 7 V | 典型压差电压@电流 | 1.7 V @ 40 mA |
| 最大输入电压 | 20 V | 宽度 | 2.5mm |
| 引脚数目 | 3 | 尺寸 | 4.5 x 2.5 x 1.5mm |
| 最低工作温度 | 0 °C | 系列 | UA78Lxx |
| 最高工作温度 | +125 °C | 高度 | 1.5mm |
| 输出数目 | 1 |

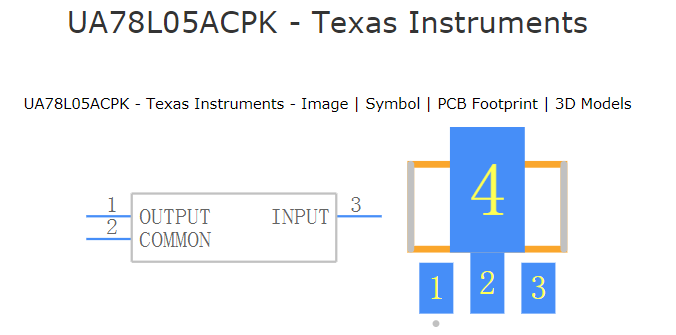

UA78L05ACPK引脚图
