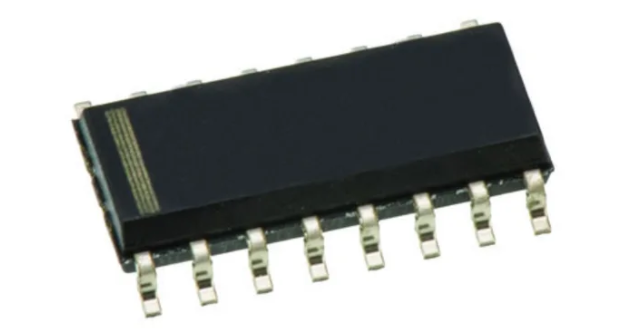

CD4052BM96
- 厂商名称TI德州仪器
- 元件分类4000逻辑芯片
- 中文描述德州仪器,多路器开关芯片,双4:1配置,多路复用器结构4:1
- 英文描述20-V,4:1,2-channel general-purpose multiplexer
- 数据手册CD4052BM96数据手册Datasheet PDF
- 在线购买
CD4052BM96概述
CD4052BM96是一款差分4通道模拟多路复用器，具有两个二进制控制输入A和B和一个禁止输入。两个二进制输入信号选择4对通道中的1个打开，并将模拟输入连接到输出。该器件是具有低导通阻抗和非常低的OFF泄漏电流的数字控制模拟开关。这些多路复用器电路在整个VDD-VSS和VDD-VEE供电电压范围内消耗的静态功耗非常低，而与控制信号的逻辑状态无关。当禁止输入端子上存在逻辑1时，所有通道均关闭。
125R（典型值），低导通电阻超过15VP-P
VDD-VEE的18V信号输入范围
±100pA（典型值）高关断电阻，VDD-VEE=18 V时通道泄漏
数字寻址信号的逻辑级转换
片上二进制地址解码
100％经过20V静态电流测试
在整个封装温度范围内，18V时的最大输入电流为1?A，18V和25°C时为100nA
先断后合开关消除了通道重叠
应用
信号处理,自动化与过程控制,消费电子产品,传感与仪器
125R（典型值），低导通电阻超过15VP-P
VDD-VEE的18V信号输入范围
±100pA（典型值）高关断电阻，VDD-VEE=18 V时通道泄漏
数字寻址信号的逻辑级转换
片上二进制地址解码
100％经过20V静态电流测试
在整个封装温度范围内，18V时的最大输入电流为1?A，18V和25°C时为100nA
先断后合开关消除了通道重叠
应用
信号处理,自动化与过程控制,消费电子产品,传感与仪器
CD4052BM96中文参数
| 配置 | 双 4:1 | 典型双电源电压 | ±3 V, ±5 V |
| 封装类型 | SOIC | 最低工作温度 | -55 °C |
| 安装类型 | 表面贴装 | 最高工作温度 | +125 °C |
| 典型单电源电压 | 5 V，9 V，12 V，15 V，18 V | 每片芯片通道数目 | 2 |
| 开关类型 | 模拟多路复用器 | 长度 | 9.9mm |
| 引脚数目 | 16 | 多路复用器结构 | 0.167361111 |
| 电源类型 | 双，单 | 高度 | 1.58mm |
| 输入信号类型 | 差分 | 宽度 | 3.91mm |
| 输出信号类型 | 差分 | 尺寸 | 9.9 x 3.91 x 1.58mm |
CD4052BM96引脚图
