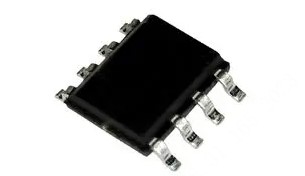

TLC272CDR

厂商名称TI德州仪器
元件分类运算放大器
中文描述运算放大器，2个放大器，1.7 MHz，3.6 V/?s，3V至16V，SOIC，8引脚
英文描述Dual Operational Amplifier 1.7MHz CMOS 5 to 15V，8-Pin SOIC
数据手册TLC272CDR数据手册Datasheet PDF
在线购买

TLC272CDR概述

TLC272CDR是一款双精度运算放大器，结合了宽范围的输入失调电压等级，具有低失调电压漂移、高输入阻抗、低噪声和接近通用BiFET器件的速度。该器件采用德州仪器的硅门LinCMOS?技术，其失调电压的稳定性远远超过传统金属门工艺的稳定性。极高的输入阻抗、低偏置电流和高回转率使该器件成为以前保留给BiFET和NFET产品的理想应用。这些优点，加上良好的共模抑制和电源电压抑制，使该器件成为新的先进设计和升级现有设计的良好选择。一般来说，LinCMOS?运算放大器具有许多与双极技术相关的特性，而没有双极技术的功率惩罚。

输入失调电压漂移-通常为0.1?V/月，包括前30天

共模输入电压范围延伸到负轨以下

输出电压范围包括负轨

ESD保护电路

设计的闩锁抗扰度

25nV/√Hz，f=1kHz时典型的低噪声

10??典型的高输入阻抗

1.8?V/°C典型偏移漂移

75dB典型的CMRR

80dB CMRR

绿色产品和无Sb/Br

应用

工业

TLC272CDR中文参数

制造商:Texas Instruments

产品种类:精密放大器

系列:TLC272

通道数量:2 Channel

GBP-增益带宽产品:2.2 kHz

SR-转换速率:5.3 V/us

CMRR-共模抑制比:80 dB

每个通道的输出电流:30 mA

Ib-输入偏流:0.7 pA

Vos-输入偏置电压:1.1 mV

en-输入电压噪声密度:25 nV/sqrt Hz

电源电压-最大:16 V

电源电压-最小:3 V

工作电源电流:1.9 mA

最小工作温度:-40 C

最大工作温度:+85 C

关闭:No Shutdown

安装风格:SMD/SMT

封装/箱体:SOIC-8

放大器类型:Low Offset Amplifier

商标:Texas Instruments

高度:1.58 mm

输入类型:Rail-to-Rail

长度:4.9 mm

工作电源电压:3 V to 16 V

Pd-功率耗散:725 mW

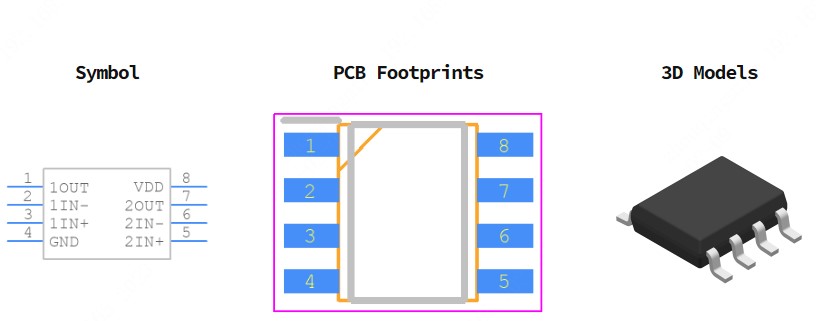

TLC272CDR引脚图
