LM556CN/NOPB
- 厂商名称TI德州仪器
- 元件分类定时器
- 中文描述芯片，计时器，振荡器和脉冲生成器，双路，TTL，可靠，单稳态，4.5V至16V，DIP-14
- 英文描述IC OSC TIMER DUAL 100KHZ 14-DIP
- 数据手册LM556CN/NOPB数据手册Datasheet PDF
- 在线购买
LM556CN/NOPB概述
LM556CN/NOPB是一款高度稳定的双定时器，能够产生精确的时间延迟或振荡。LM556器件是LM555器件的双时序版本。每个定时功能的定时由外部电阻器和电容器提供。两个定时器彼此独立运行，仅共享VCC和地。电路可以在下降波形上触发和复位。输出结构可以灌入或拉出200mA。
直接替换SE555/NE555
从微秒到小时的计时
在非稳态和单稳态模式下运行
可调占空比
输出和供电TTL兼容
0.005%/°C温度稳定性
常开常关输出
绿色产品，不含Sb/Br
应用
时钟与计时
直接替换SE555/NE555
从微秒到小时的计时
在非稳态和单稳态模式下运行
可调占空比
输出和供电TTL兼容
0.005%/°C温度稳定性
常开常关输出
绿色产品，不含Sb/Br
应用
时钟与计时
LM556CN/NOPB中文参数
| 制造商: | Texas Instruments | 封装 / 箱体: | PDIP-14 |
| 产品种类: | 计时器和支持产品 | 封装: | Tube |
| 系列: | LM556 | 高度: | 3.3 mm |
| 类型: | Standard | 长度: | 19.05 mm |
| 内部定时器数量: | 2 Timer | 宽度: | 6.35 mm |
| 电源电压-最大: | 16 V | 商标: | Texas Instruments |
| 电源电压-最小: | 4.5 V | 高电平输出电流: | 200 mA |
| 最小工作温度: | - 40 C | 低电平输出电流: | - 200 mA |
| 最大工作温度: | + 85 C | 工作电源电流: | 3000 uA |
| 安装风格: | Through Hole | Pd-功率耗散: | 1620 mW |

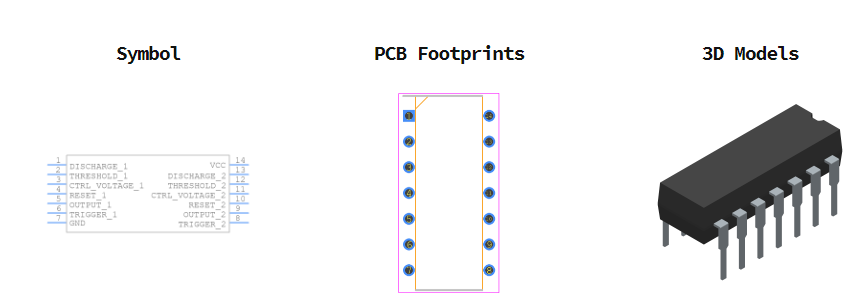

LM556CN/NOPB引脚图
