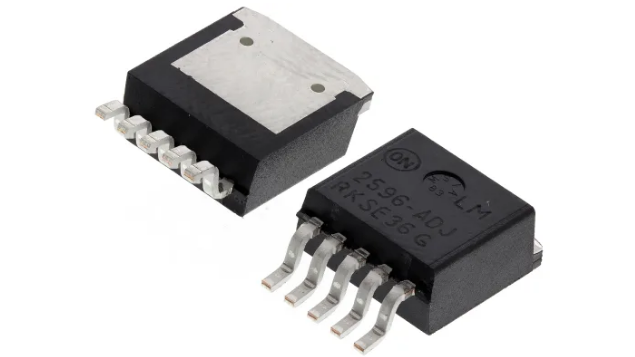

LM2596DSADJR4G
- 厂商名称ON安森美
- 元件分类DCDC芯片
- 中文描述直流直流转换器，最大输出37 V，最大输入40 V，最大输出3A，最高工作温度+125°C，5引脚
- 英文描述Conv DC-DC 4.5V to 40V Step Down Single-Out 1.23V to 37V 3A 6-Pin(5+Tab)D2PAK T/R
- 数据手册LM2596DSADJR4G数据手册Datasheet PDF
- 在线购买
LM2596DSADJR4G概述
LM2596系列降压开关稳压器是单片集成电路，提供了步降（降压）开关稳压器的所有有效功能，能够驱动3 A负载，且具有卓越线路和负载调节。这些降压开关稳压器均须极少的外部部件，使用简单，包括了内部频率补偿和固定频率振荡器。LM2596系列以150 kHz开关频率运行，因此比更低频率开关稳压器所需滤波器部件尺寸更小。提供带若干不同引线弯曲选项的标准5引线TO-220封装，以及5引线D2PAK表面贴装封装。适用于LM2596系列的标准电感器系列从若干不同制造商提供。此功能大幅简化了开关模式电源的设计。其他功能包括指定输入电压和输出负载条件下保证输出电压的+/-4%允差范围，振荡器频率为+/-15%。包含了外部关断，待机电流为80 uA。自保护功能包括用于降低输出开关电流限制的两级频率，以及用于故障条件下完整保护的高温关断。参见用于1.0A的LM2595，以及用于0.5A的LM2594。
应用
简单的高效降压（降压）稳压器
卡上开关稳压器
正负转换器
应用
简单的高效降压（降压）稳压器
卡上开关稳压器
正负转换器
LM2596DSADJR4G中文参数
| 最大输出电流 | 3A | 封装类型 | D2PAK |
| 最大输出电压 | 37 V | 开关调节器 | 是 |
| 调节器功能 | 降压控制器 | 尺寸 | 10.236 x 4.572 x 9.347mm |
| 最小输出电压 | 1.23 V | 宽度 | 4.572mm |
| 最小输入电压 | 4.5 V | 最低工作温度 | -40 °C |
| 最大输入电压 | 40 V | 最高开关频率 | 150 kHz |
| 输出类型 | 可调整的 | 长度 | 10.24mm |
| 安装类型 | 表面贴装 | 最高工作温度 | +125 °C |
| 输出数目 | 1 | 高度 | 9.347mm |
| 引脚数目 | 5 |

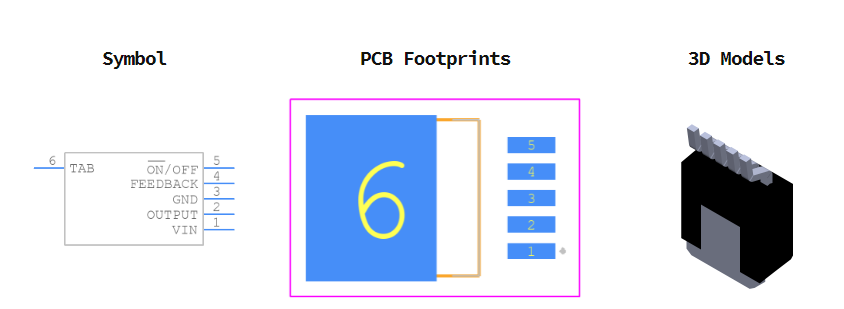

LM2596DSADJR4G引脚图
