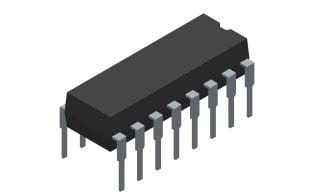

CD4052BE
- 厂商名称TI德州仪器
- 元件分类模拟开关芯片
- 中文描述芯片，4:1模拟多路复用器/解复用器，双路，240R，3V至20V，DIP-16
- 英文描述20-V，4:1，2-channel general-purpose multiplexer
- 数据手册CD4052BE数据手册Datasheet PDF
- 在线购买
CD4052BE概述
CD4052BE是一款差分，四通道，CMOS模拟多路复用器/多路解复用器，采用16引脚DIP封装进行逻辑电平转换。它是数字控制的模拟开关，具有低导通阻抗和非常低的OFF泄漏电流。该多路复用器电路在整个VDD-VSS和VDD-VEE供电电压范围内消耗极低的静态功率，而与控制信号的逻辑状态无关。
4：1多路复用器配置
多种数字和模拟信号电平（数字：3V至20V，模拟：<=20 VP-P）
低导通电阻通常在15V峰峰值电压下为125ohm
片上二进制地址解码
5V，10V和15V参数额定值
100％已测试20V静态电流
在整个温度范围内，在18V时最大输入电流为1?A，在18V和25°C时为100nA
在通断切换之前消除通道重叠
电源电压范围为5V至18V
工作温度范围为-55°C至125°C
应用
信号处理，自动化与过程控制，消费电子产品，便携式器材，音频，传感与仪器
4：1多路复用器配置
多种数字和模拟信号电平（数字：3V至20V，模拟：<=20 VP-P）
低导通电阻通常在15V峰峰值电压下为125ohm
片上二进制地址解码
5V，10V和15V参数额定值
100％已测试20V静态电流
在整个温度范围内，在18V时最大输入电流为1?A，在18V和25°C时为100nA
在通断切换之前消除通道重叠
电源电压范围为5V至18V
工作温度范围为-55°C至125°C
应用
信号处理，自动化与过程控制，消费电子产品，便携式器材，音频，传感与仪器
CD4052BE中文参数
| 配置 | 双 4:1 | 典型双电源电压 | ±3 V, ±5 V |
| 封装类型 | PDIP | 最低工作温度 | -55 °C |
| 安装类型 | 通孔 | 最高工作温度 | +125 °C |
| 典型单电源电压 | 12 V，15 V，18 V，5 V，9 V | 每片芯片通道数目 | 2 |
| 开关类型 | 模拟多路复用器 | 高度 | 4.57mm |
| 引脚数目 | 16 | 多路复用器结构 | 0.167361111 |
| 电源类型 | 双，单 | 长度 | 19.3mm |
| 输入信号类型 | 差分 | 尺寸 | 19.3 x 6.35 x 4.57mm |
| 输出信号类型 | 差分 | 宽度 | 6.35mm |

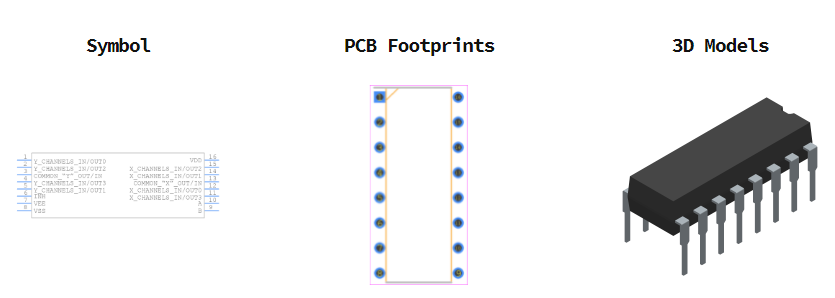

CD4052BE引脚图
