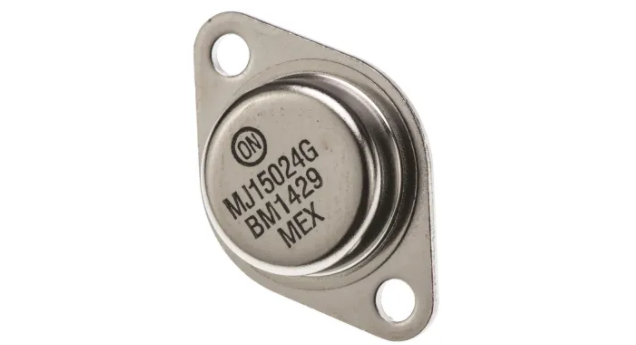

MJ15024G
- 厂商名称ON安森美
- 元件分类三极管
- 中文描述晶体管，NPN，最大直流集电极电流16 A，TO-204封装，4 MHz，3引脚
- 英文描述Trans GP BJT NPN 250V 16A 250000mW 3-Pin(2+Tab)TO-3 Tray
- 数据手册MJ15024G数据手册Datasheet PDF
- 在线购买
MJ15024G概述
MJ15024G是一款250V硅NPN双极功率晶体管，设计用于大功率音频，磁盘磁头定位器和其他线性应用。
高直流电流增益
高安全工作区
集电极基极电压（Vcbo=400V）
发射极基极电压（Vcbo=5V）
应用
音频，工业
高直流电流增益
高安全工作区
集电极基极电压（Vcbo=400V）
发射极基极电压（Vcbo=5V）
应用
音频，工业
MJ15024G中文参数
| 晶体管类型 | NPN | 最大工作频率 | 4 MHz |
| 最大直流集电极电流 | 16 A | 引脚数目 | 3 |
| 最大集电极-发射极电压 | 250 V | 每片芯片元件数目 | 1 |
| 封装类型 | TO-204 | 长度 | 39.37mm |
| 安装类型 | 通孔 | 尺寸 | 8.51 x 39.37 x 26.67mm |
| 最大功率耗散 | 250 W | 宽度 | 26.67mm |
| 最小直流电流增益 | 5 | 最大集电极-发射极饱和电压 | 4 V |
| 晶体管配置 | 单 | 高度 | 8.51mm |
| 最大集电极-基极电压 | 400 V | 最低工作温度 | -65 °C |
| 最大发射极-基极电压 | 5 V | 最高工作温度 | +200 °C |
MJ15024G引脚图
