UC3842BD1R2G
- 厂商名称ON安森美
- 元件分类PWM 控制器
- 中文描述安森美，PWM电流模式控制器，表面贴装，最高工作温度+70°C，8引脚，SOIC封装，电流控制
- 英文描述Current Mode PWM Controller 1A 500kHz 8-Pin SOIC N T/R
- 数据手册UC3842BD1R2G数据手册Datasheet PDF
- 在线购买
UC3842BD1R2G概述
UC3842BD1R2G为高性能固定频率电流模式控制器。此类器件专门针对离线和DC-DC转换器应用而设计，为设计人员提供了外部部件极少的成本高效方案。这些集成电路具有实现精确占空比控制的微调振荡器、温度补偿参考、高增益误差放大器、电流传感比较器和高电流图腾柱输出，适用于驱动功率MOSFET。还包括了保护功能，包括输入和参考欠电压锁闭且全部带有迟滞、按周期电流限制、可编程输出停滞时间和用于单脉冲计量的锁存。
UC3842BD1R2G采用表面贴装(SO-8)塑料封装。
特性
精密频率的微调振荡器
振荡器频率保证为250 kHz
电流模式操作至500 kHz
自动前馈补偿
锁存PWM用于逐周期限流
具有欠压锁定功能的内部修整基准
大电流图腾柱输出
迟滞欠压锁定
低启动和工作电流
提供无铅封装
UC3842BD1R2G采用表面贴装(SO-8)塑料封装。
特性
精密频率的微调振荡器
振荡器频率保证为250 kHz
电流模式操作至500 kHz
自动前馈补偿
锁存PWM用于逐周期限流
具有欠压锁定功能的内部修整基准
大电流图腾柱输出
迟滞欠压锁定
低启动和工作电流
提供无铅封装
UC3842BD1R2G中文参数
| PWM输出数目 | 1 | 输出电流 | 0.041666667 |
| 控制方法 | 电流 | 输出电压 | 5.1 V |
| 拓扑 | 升压、反激式 | 长度 | 5mm |
| 上升时间 | 150ns | 典型工作电源电压 | 30 V |
| 下降时间 | 150ns | 尺寸 | 5 x 4 x 1.5mm |
| 最大负载循环 | 0.96 | 宽度 | 4mm |
| 最高开关频率 | 250 kHz | 高度 | 1.5mm |
| 安装类型 | 表面贴装 | 最高工作温度 | +70 °C |
| 封装类型 | SOIC | 最低工作温度 | 0 °C |
| 引脚数目 | 8 |

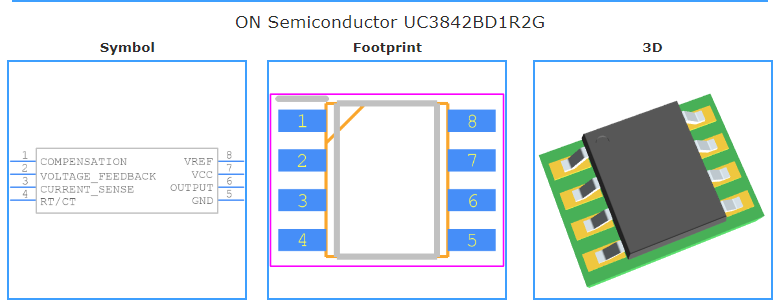

UC3842BD1R2G引脚图
