MAX809STRG
- 厂商名称ON安森美
- 元件分类MCU监控器
- 中文描述处理器监控器，多种输出驱动，3引脚SOT-23封装
- 英文描述Processor Supervisor 2.93V 1 Active Low/Push-Pull 3-Pin SOT-23 T/R
- 数据手册MAX809STRG数据手册Datasheet PDF
- 在线购买
MAX809STRG概述
MAX809STRG是具有低电平有效RESET输出的监控电路。3针微处理器复位监视器设计用于监视数字系统中的VCC，并在必要时向主机处理器提供复位信号。无需外部组件。在VCC下降到复位电压阈值后的10秒内，复位输出被驱动为有效状态。VCC上升到复位阈值以上后，复位将保持激活状态，超时时间由工厂调整。经过优化，可以抑制VCC线上的快速瞬态毛刺。
极低的电源电流
VCC瞬态抗扰度
RESET输出保证为VCC=1V
兼容热插拔应用
应用
计算机和计算机周边，便携式器材
极低的电源电流
VCC瞬态抗扰度
RESET输出保证为VCC=1V
兼容热插拔应用
应用
计算机和计算机周边，便携式器材
MAX809STRG中文参数
| 监控器数目 | 1 | 最高工作温度 | +105 °C |
| 输出驱动器 | 低电平有效、推挽式 | 长度 | 2.9mm |
| 安装类型 | 表面贴装 | 最大工作电源电压 | 5.5 V |
| 封装类型 | SOT-23 | 最大监控电压 | 3V |
| 引脚数目 | 3 | 宽度 | 1.3mm |
| 最长重置活动时间 | 460ms | 最小工作电源电压 | 1.2 V |
| 尺寸 | 2.9 x 1.3 x 0.94mm | 最低工作温度 | -40 °C |
| 高度 | 0.94mm | 最小监控电压 | 2.93V |

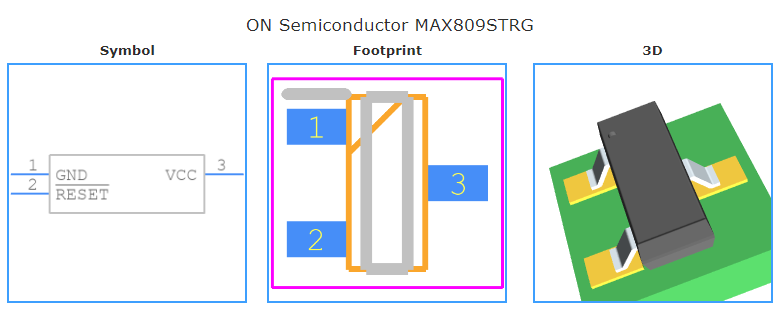

MAX809STRG引脚图
