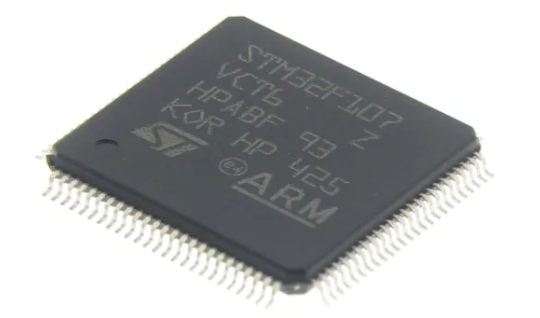

STM32F107VCT6
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述微控制器，STM32F系列，100引脚，LQFP封装，CAN通道数2，ARM Cortex M3，表面贴装安装
- 英文描述Zener Diode Single 12V 5%6.5Ohm 3000mW Automotive 2-Pin SMB T/R
- 数据手册STM32F107VCT6数据手册Datasheet PDF
- 在线购买
STM32F107VCT6概述
STM32F107VCT6是一款32位微控制器单元，具有两个12位模数转换器，四个通用16位定时器和一个PWM定时器，以及标准和高级通信接口，多达两个I?C，三个SPI和两个I2S，五个USART，一个USB OTG FS和两个CAN.它集成了72MHz高性能ARM®Cortex®-M3 32位RISC内核，高速嵌入式存储器以及连接至两条APB总线的多种增强型I/O和外设.
POR，PDR与可编程电压检测器
低功耗-休眠，停止与待机模式，VBAT电源用于RTC与备份寄存器
时钟，复位与电源管理
12通道DMA控制器
调试模式-串行线调试(SWD)与JTAG接口
Cortex®-M3嵌入式trace Macrocell?
2个看门狗定时器
SysTick定时器-24位倒计数器
CRC计算单元，96位独特ID
应用
电机驱动与控制，便携式器材，医用，消费电子产品，计算机和计算机周边，通信与网络，工业，安全，成像，视频和目视，HVAC
POR，PDR与可编程电压检测器
低功耗-休眠，停止与待机模式，VBAT电源用于RTC与备份寄存器
时钟，复位与电源管理
12通道DMA控制器
调试模式-串行线调试(SWD)与JTAG接口
Cortex®-M3嵌入式trace Macrocell?
2个看门狗定时器
SysTick定时器-24位倒计数器
CRC计算单元，96位独特ID
应用
电机驱动与控制，便携式器材，医用，消费电子产品，计算机和计算机周边，通信与网络，工业，安全，成像，视频和目视，HVAC
STM32F107VCT6中文参数
| 系列名称 | STM32F | 高度 | 1.45mm |
| 封装类型 | LQFP | 计时器分辨率 | 16Bit |
| 安装类型 | 表面贴装 | PWM分辨率 | 16Bit |
| 引脚数目 | 100 | 最低工作温度 | -40°C |
| 装置核芯 | ARM Cortex M3 | 长度 | 14.2mm |
| 数据总线宽度 | 32Bit | 最高工作温度 | +85°C |
| 程序存储器大小 | 256 kB | 模数转换器单元数目 | 2 |
| 最大频率 | 72MHz | CAN通道数目 | 2 |
| 内存大小 | 64 kB | 指令集结构 | RISC |
| USB通道 | 1 x OTG | 模数转换器分辨率 | 12Bit |
| PWM单元数目 | 1 | I2C通道数目 | 1 |
| 模数转换器通道 | 16 | 计时器数目 | 6 |
| SPI通道数目 | 3 | 以太网通道数目 | 1 |
| 典型工作电源电压 | 2 → 3.6 V | 程序存储器类型 | 闪存 |
| 尺寸 | 14.2 x 14.2 x 1.45mm | 宽度 | 14.2mm |
| 计时器 | 6 x 16 位 | 模数转换器 | 2（16 x 12 位） |
| USART 通道数量 | 5 | 脉冲宽度调制 | 1（16 位）（电机控制） |
STM32F107VCT6引脚图
